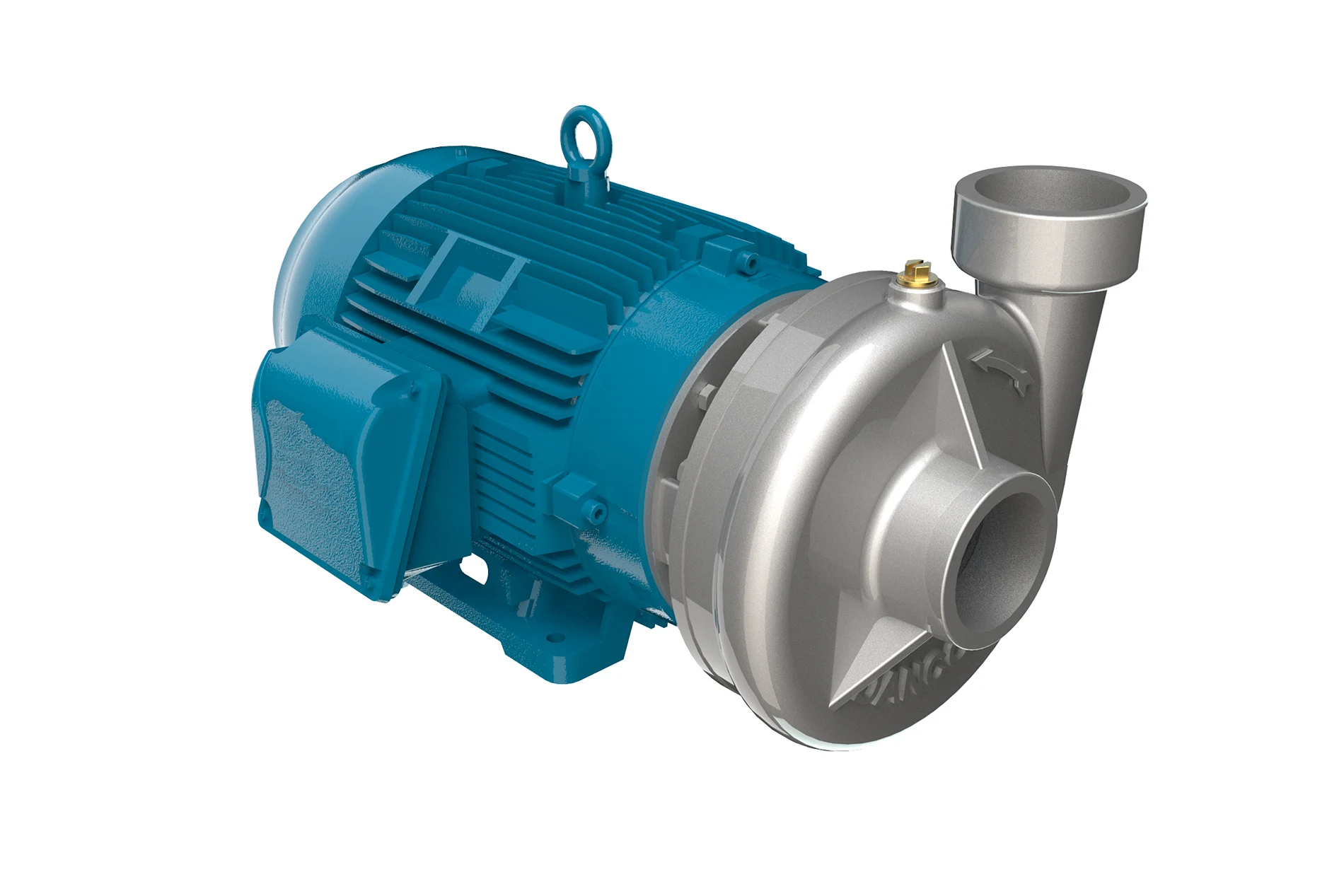

PADRÃO-645 JM (414-415-614-615-645-667)

Centrífugas

aplicações: Agrícola Industrial Predial

Características:

Motor Elétrico:
– Norma – Nema MG1-18.614 – JM
– Eixo: protegido por bucha de bronze
– Rotação: 2 polos – 3.500 rpm – 60 Hz
– Grau de Proteção: IP 55 (TFVE)
– Isolamento: Classe F
Tensões:
– Monofásico: 220/440V
– Trifásico: 220/380/440/760V

PADRÃO-645 JM (414-415-614-615-645-667)
Características:

Motor Elétrico:
– Norma – Nema MG1-18.614 – JM
– Eixo: protegido por bucha de bronze
– Rotação: 2 polos – 3.500 rpm – 60 Hz
– Grau de Proteção: IP 55 (TFVE)
– Isolamento: Classe F
Tensões:
– Monofásico: 220/440V
– Trifásico: 220/380/440/760V

Materiais Empregados

Carcaça e Intermediária – em liga especial de alumínio-silício, de alta resistência à pressão e oxidação.

Rotor – do tipo fechado, construído em liga especial de alumínio-silício e fixadas por meio de chaveta, arruela e parafuso de fixação.

Vedação do eixo – por selo mecânico – Ø 1.1/4″, tipo 21 – conjunto de precisão, construído com borracha nitrílica, mola de aço inox e faces de vedação em grafite e cerâmica. Temperatura de trabalho do liquido até 80ºC.

Opcionais

Selo mecânico: Em Viton. Nos casos em que haja a presença de abrasivos recomenda-se o uso do selo de carbeto de silício.

Motor elétrico:
– 50Hz
– Outras tensões
– Isolamento: Classe H
– Eixo em aço inox
– Outros opcionais sob consulta

Bombas mancalizadas.

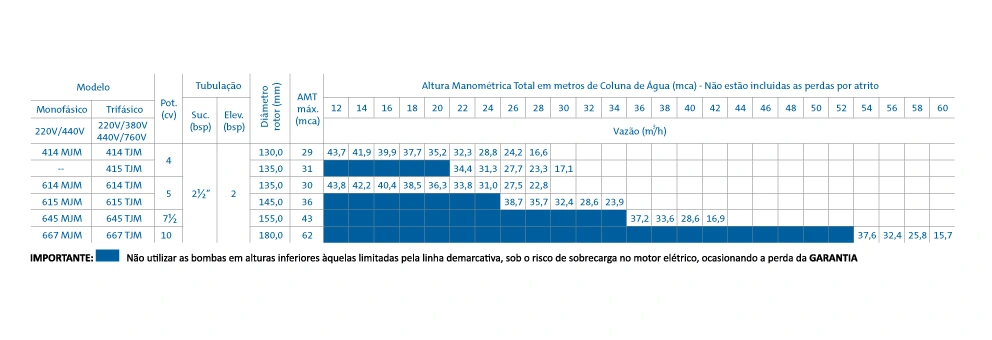

Tabelas

Manual

Veja o manual

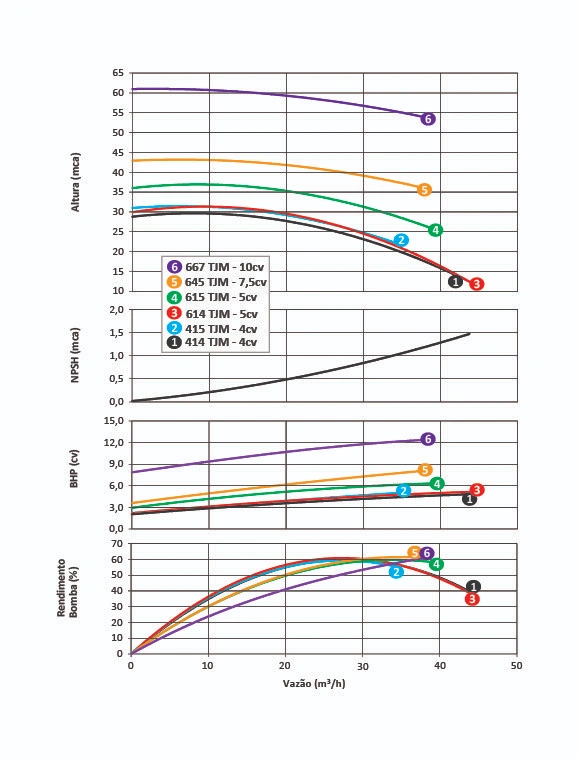

Curvas

Componentes

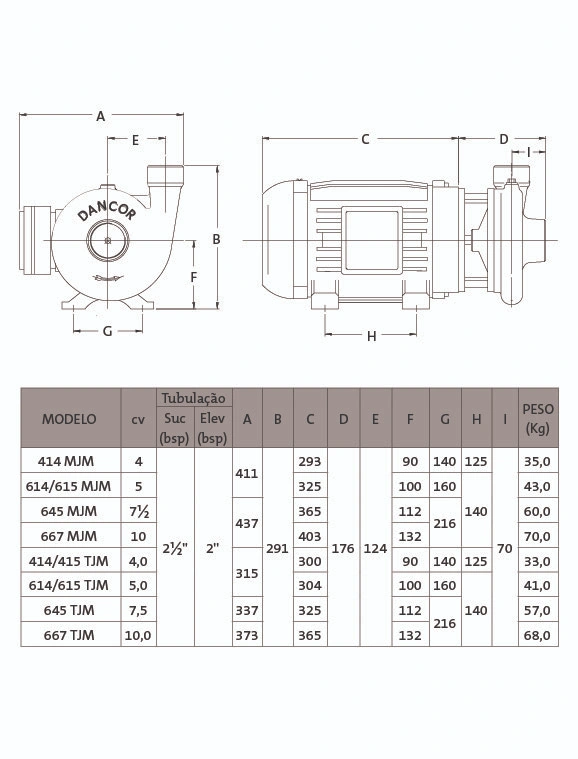

Dimensional
