Autoaspirantes
AP-3C

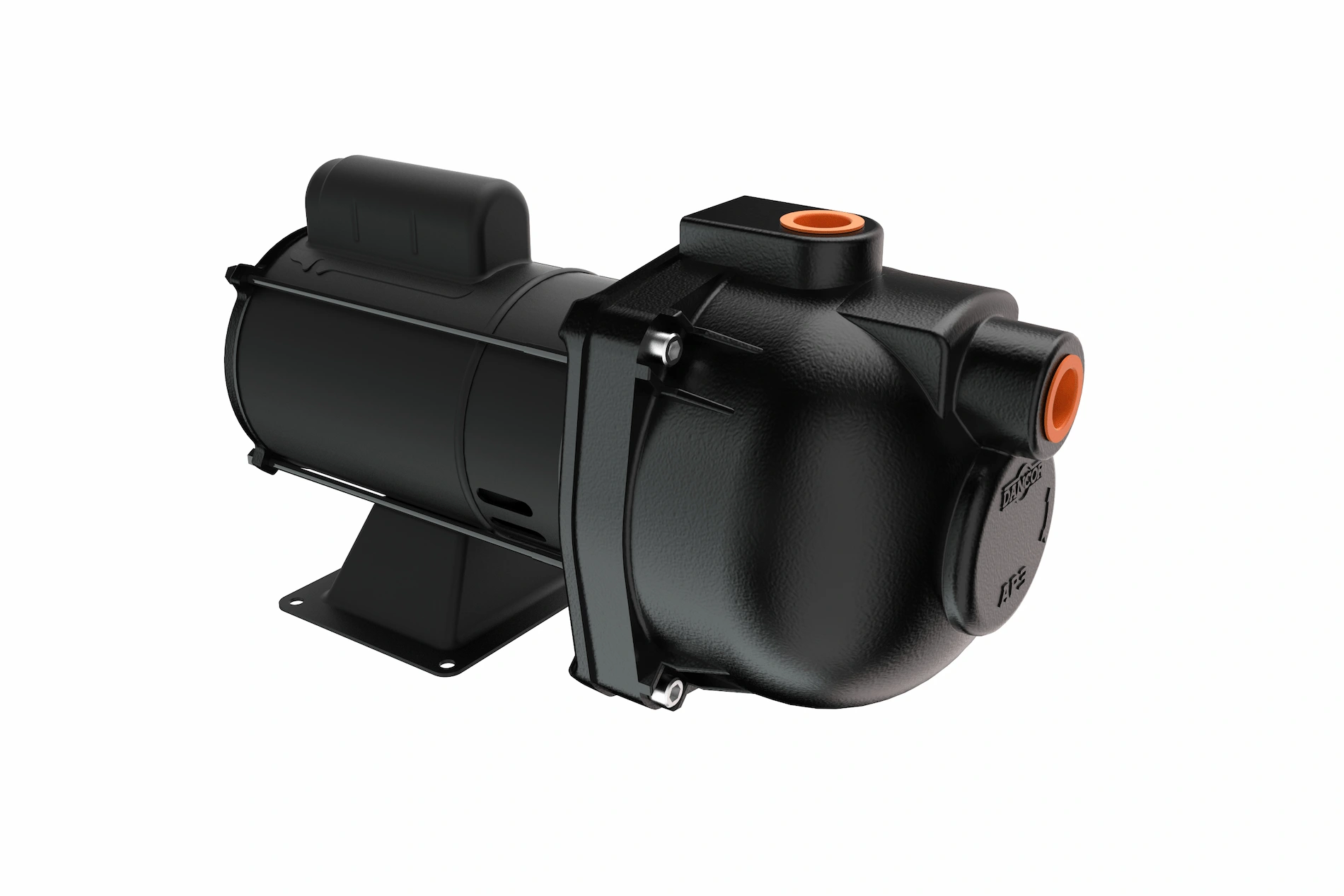

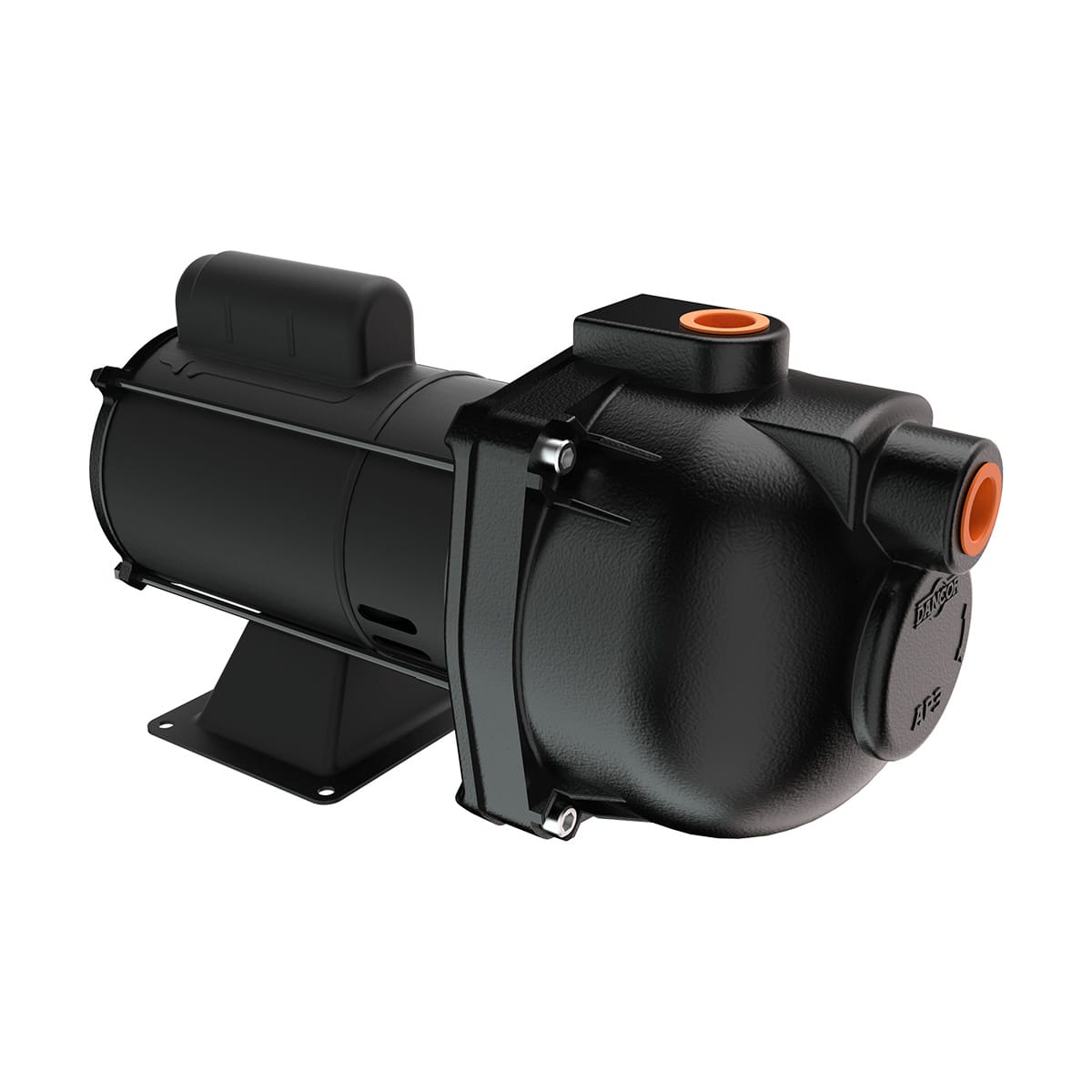

Bomba Autoaspirante
Indicada para aplicações que requerem maior pressão e abastecimento contínuo, a AP-3C atua com alta eficiência na captação de água em redes de baixa pressão, cisternas, poços tubulares e de ponteira de até 9 metros de profundidade.
Possui carcaça, intermediária interna e difusor produzidos em termoplástico de engenharia tipo Nylon reforçado com fibra de vidro, garantindo alta resistência.
O rotor é do tipo fechado; as versões até 1,0 CV possuem rotor injetado em Noryl reforçado com fibra de vidro, enquanto as versões de 2,0 CV contam com rotor em liga de alumínio‑silício, proporcionando maior resistência e desempenho em aplicações de mais exigentes.
O conjunto ejetor interno (venturi) também é produzido em Noryl, mantendo uniformidade de materiais e confiabilidade hidráulica.
A vedação do eixo é feita por selo mecânico Ø 5/8”, tipo “16”, com borracha nitrílica, mola em aço inox e faces de grafite e cerâmica, garantindo estanqueidade e segurança para líquidos até 80 °C.
O motor elétrico possui 2 polos, 3.500 rpm em 50/60 Hz, com protetor térmico contra sobrecarga nos modelos até 1CV, eixo em aço carbono Ø 5/8”, grau de proteção IP 21 e isolamento Classe F. Tensões disponíveis: dupla tensão, monofásicas ou trifásicas.
Selo mecânico em Viton, ou selo em carbeto de silício para líquidos com partículas abrasivas.
Motor com outras tensões, isolamento Classe H, eixo em aço inox e ajustes sob consulta. Versões mancalizadas também disponíveis.

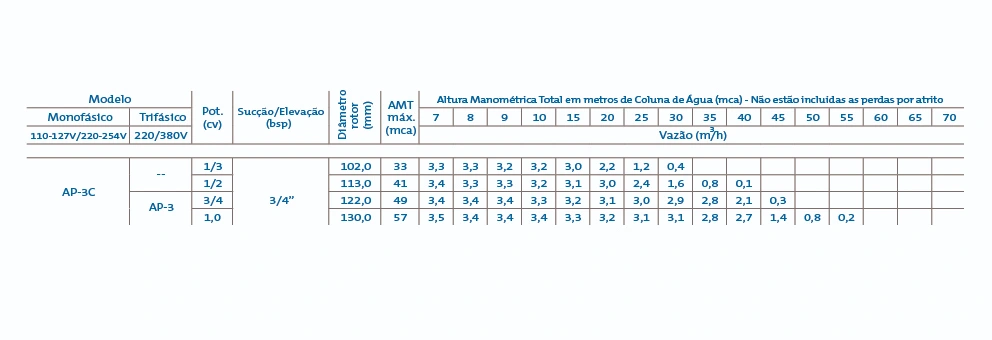

| Modelo | Pot. (cv) | Sucção/ Elevação (bsp) | Diâmetro rotor (mm) | AMT máx. (mca) | Altura manométrica total em metros de coluna de água (mca) – Não estão incluídas as perdas por atrito. | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7 | 8 | 9 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | ||||||
| Monofásico | Trifásico | Vazão (m³/h) | |||||||||||||||||||
| AP-3C | — | 1/3 | 3/4” | 102 | 33 | 3,3 | 3,3 | 3,2 | 3,2 | 3 | 2,2 | 1,2 | 0,4 | ||||||||
| 1/2 | 113 | 41 | 3,4 | 3,3 | 3,3 | 3,2 | 3,1 | 3,0 | 2,4 | 1,6 | 0,8 | 0,1 | |||||||||
| AP-3 | 3/4 | 122 | 49 | 3,4 | 3,4 | 3,4 | 3,3 | 3,2 | 3,1 | 3,0 | 2,9 | 2,8 | 2,1 | 0,3 | |||||||
| 1 | 130 | 57 | 3,5 | 3,4 | 3,4 | 3,4 | 3,3 | 3,2 | 3,1 | 3,1 | 2,8 | 2,7 | 1,4 | 0,8 | 0,2 | ||||||

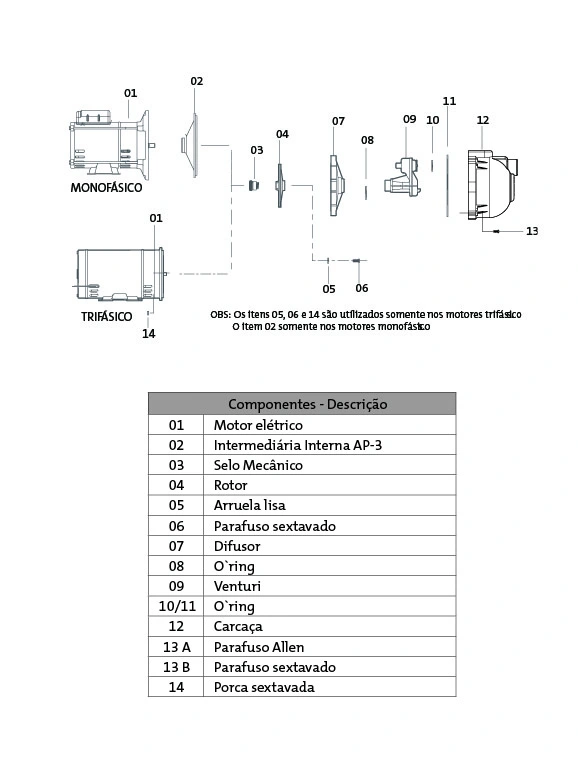

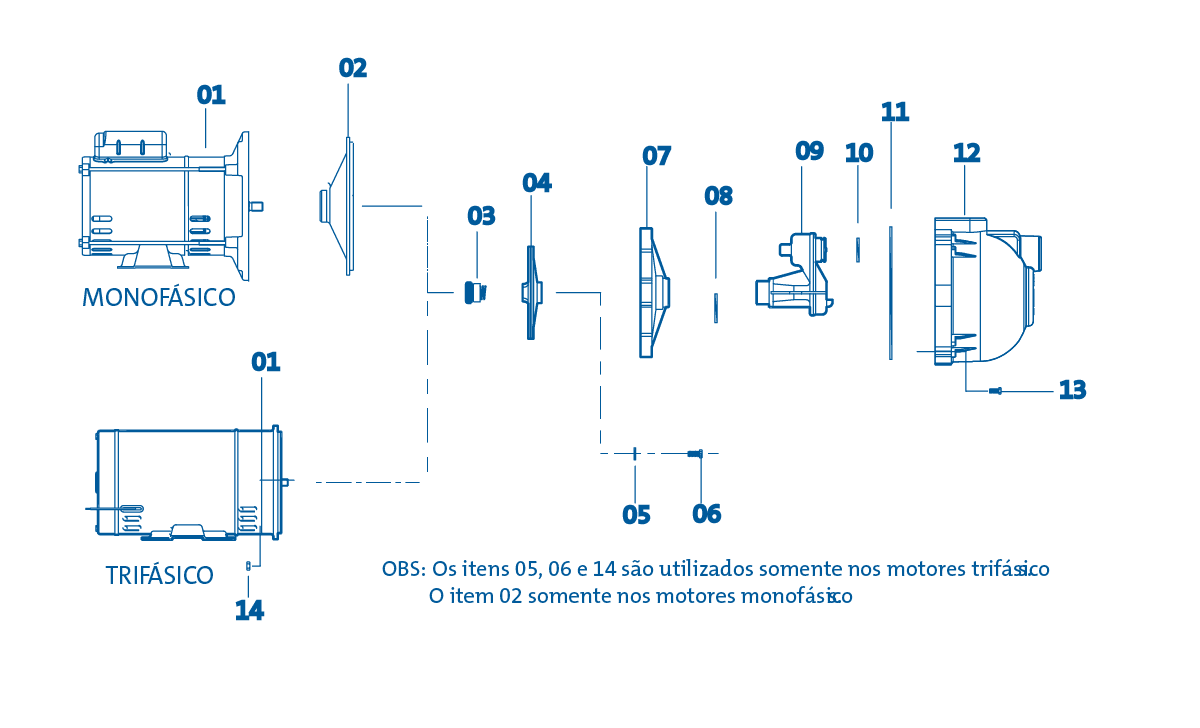

| Componentes – Descrição | |
|---|---|
| 01 | Motor elétrico |
| 02 | Intermediária Interna AP-3 |
| 03 | Selo Mecânico |
| 04 | Rotor |
| 05 | Arruda lisa |
| 06 | Parafuso sextavado |
| 07 | Difusor |
| 08 | O`ring |
| 09 | Venturi |
| 10/11 | O`ring |
| 12 | Carcaça |
| 13 A | Parafuso Allen |
| 13 B | Parafuso sextavado |
| 14 | Porca sextavada |

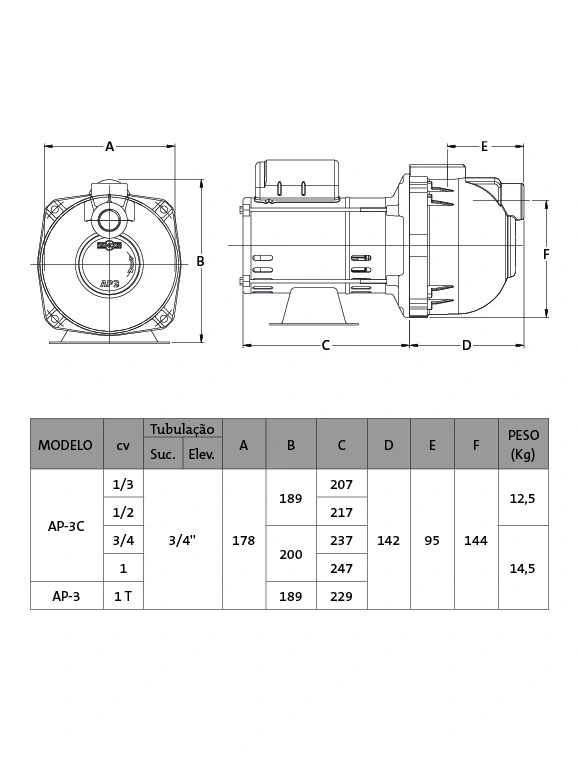

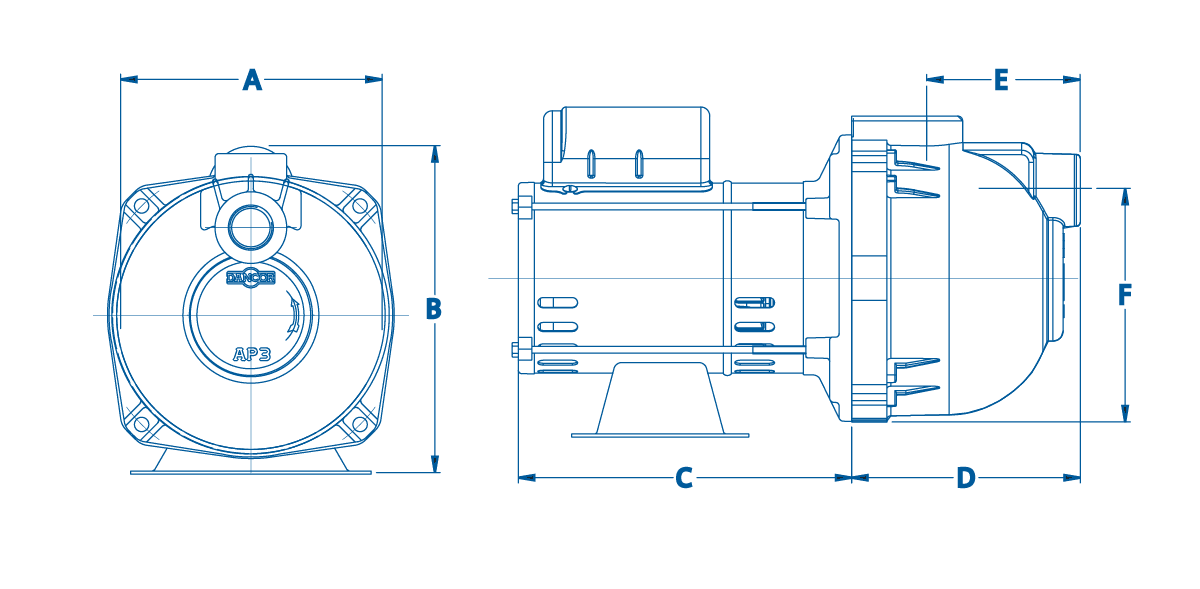

| MODELO | cv | Tubulação | A | B | C | D | E | F | PESO (Kg) | |
|---|---|---|---|---|---|---|---|---|---|---|
| Suc. | Elev. | |||||||||
| AP-3C | 1/3 | 3/4″ | 178 | 189 | 207 | 142 | 95 | 144 | 12,5 | |
| 1/2 | 217 | |||||||||
| 3/4 | 200 | 237 | 14,5 | |||||||
| 1 | 247 | |||||||||
| AP-3 | 1 T | 189 | 229 | |||||||
