Série SDE Dancor | Bomba Submersível de Alta Resistência

Submersíveis

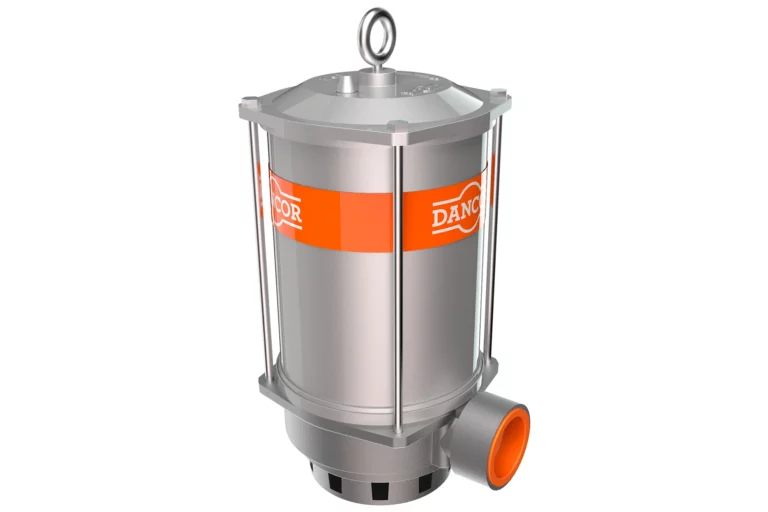

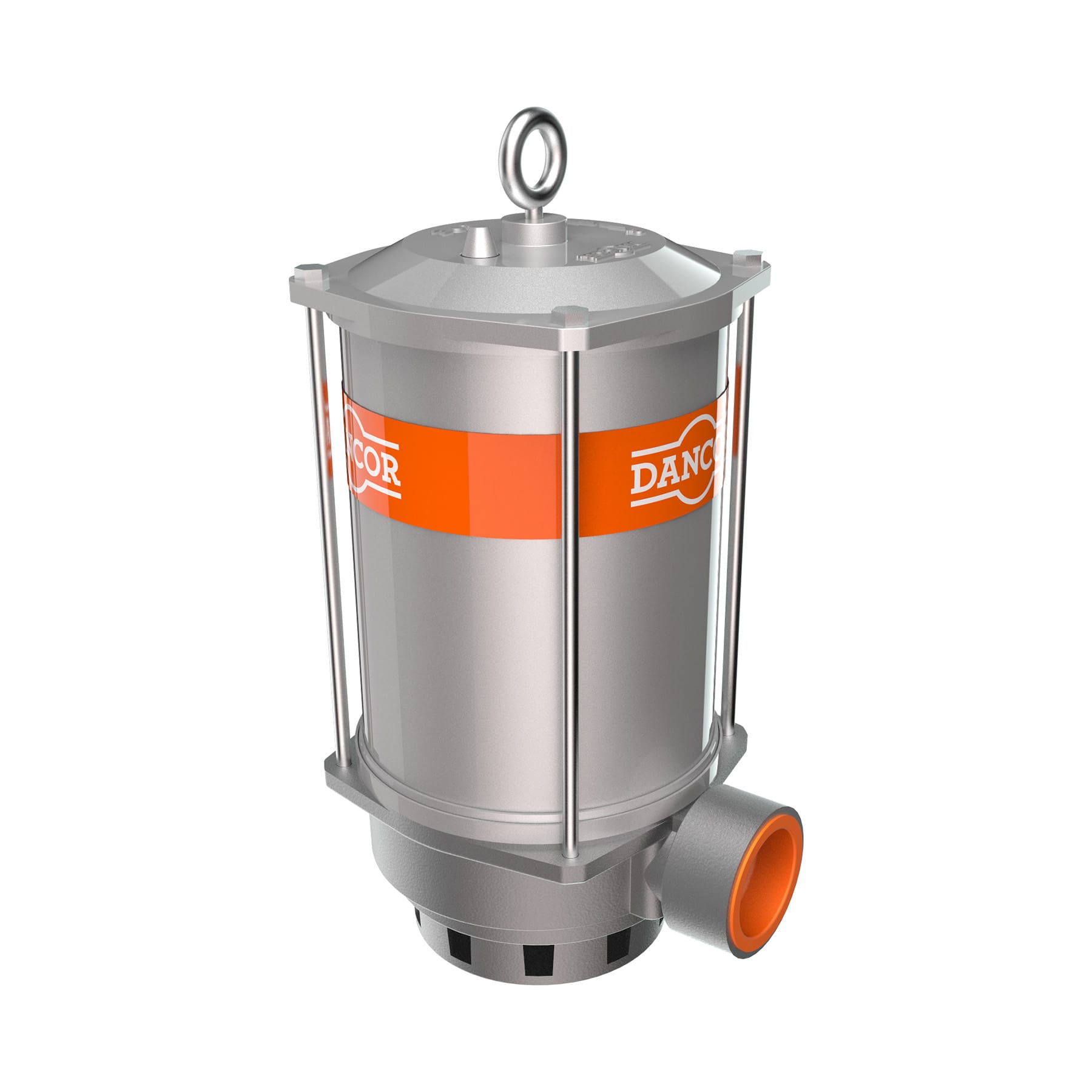

SÉRIE SDE

Bomba Submersível para Drenagem

Indicada para drenagem e esgotamento com presença de sólidos em suspensão de até 15 mm.

Características técnicas

2 polos. 3.500 rpm. 60 Hz. Monofásica: 110-220-254V (necessário indicar a tensão). Trifásica: 220-380V (necessário indicar a tensão). Grau de proteção: IP68. Isolamento: Classe F.
Tampa, intermediária e carcaça em liga especial de alumínio-silício.
Rotor semiaberto em ferro fundido.
Cilindro: corpo tubular em liga de alumínio 6063-T5J resistente a corrosão.
Tirantes em aço carbono com proteção “salt-spray”.
Ralo de aspiração incorporado à carcaça, em liga especial de Alumínio Silício.
Vedação do eixo por selo mecânico – Ø 5/8”, tipo “6”, conjunto de precisão, construído com borracha nitrílica, mola de aço inoxidável, faces de vedação em grafite e cerâmica.

Alta robustez, indicada para aplicações com maior exigência operacional.
Capacidade de bombeamento de líquidos com sólidos em suspensão, ampliando as possibilidades de uso.
Maior durabilidade dos componentes hidráulicos, contribuindo para vida útil prolongada do equipamento.
Operação segura em regime submerso, garantindo funcionamento confiável.

Construção com componentes metálicos reforçados, adequada para aplicações de drenagem mais severas.

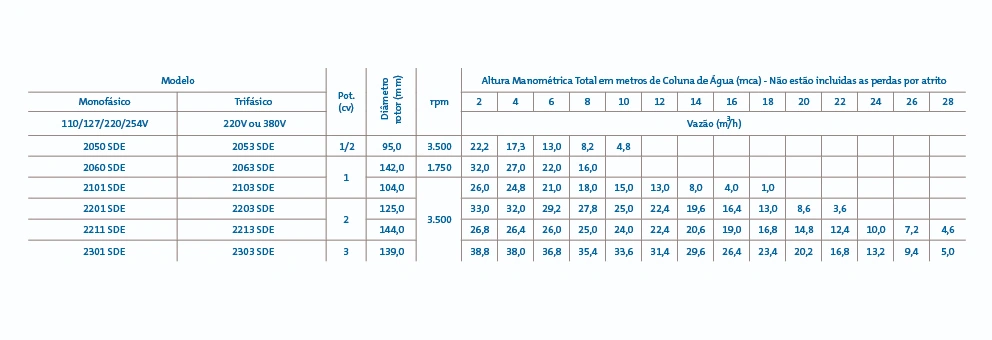

Modelo		Pot. (cv)	Diâmetro rotor (mm)	rpm	Altura Manométrica total em metros de coluna de água (mca) – Não estão incluídas as perdas por atrito
Monofásico	Trifásico				2	4	6	8	10	12	14	16	18	20	22	24	26	28
110/127/220/254V	220V ou 380V				Vazão (m³/h)
2050 SDE / 2050 SDE-ÓLEO	2053 SDE / 2053 SDE-ÓLEO	½	95	3.500	22,2	17,3	13,0	8,2	4,8
2060 SDE / 2060 SDE-ÓLEO	2063 SDE / 2063 SDE-ÓLEO	1	142	1.750	32,0	27,0	22,0	16,0
2101 SDE / 2101 SDE-ÓLEO	2103 SDE / 2103 SDE-ÓLEO	1	104	3.500	26,0	24,8	21,0	18,0	15,0	13,0	8,0	4,0	1,0
2201 SDE / 2201 SDE-ÓLEO	2203 SDE / 2203 SDE-ÓLEO	2	125		33,0	32,0	29,2	27,8	25,0	22,4	19,6	16,4	13,0	8,6	3,6
2211 SDE / 2211 SDE-ÓLEO	2213 SDE / 2213 SDE-ÓLEO	2	144		26,8	26,4	26,0	25,0	24,0	22,4	20,6	19,0	16,8	14,8	12,4	10,0	7,2	4,6
2301 SDE / 2301 SDE-ÓLEO	2303 SDE / 2303 SDE-ÓLEO	3	139		38,8	38,0	36,8	35,4	33,6	31,4	29,6	26,4	23,4	20,2	16,8	13,2	9,4	5,0

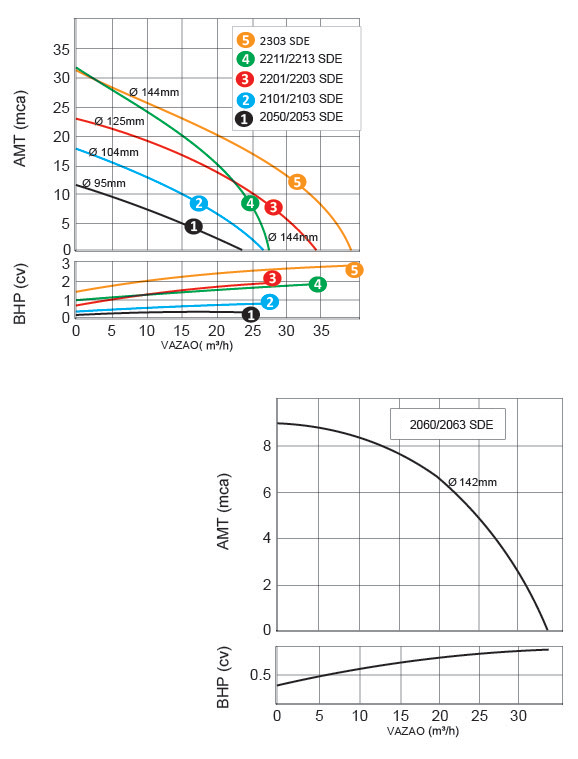

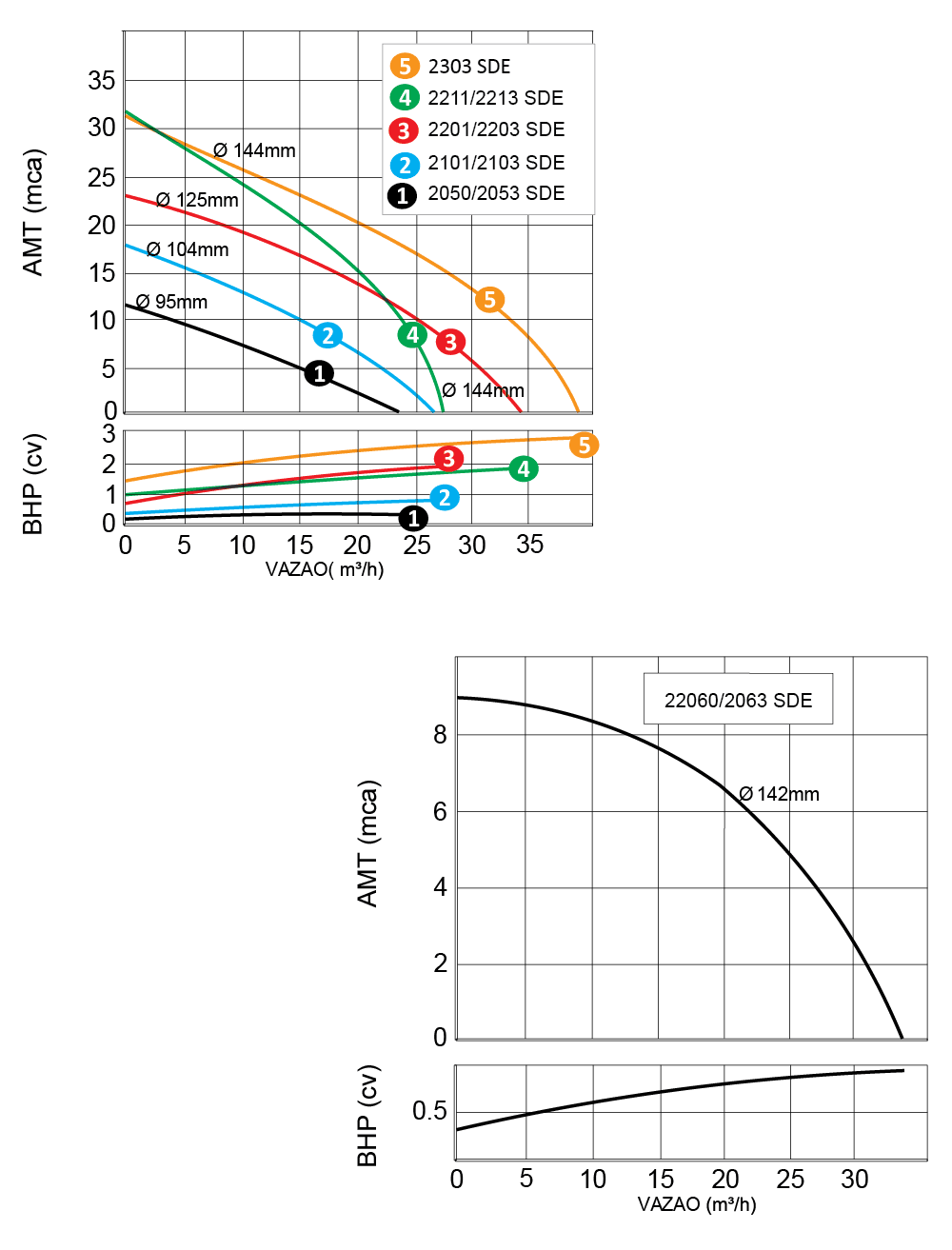

Curva SÉRIE SDE Dancor

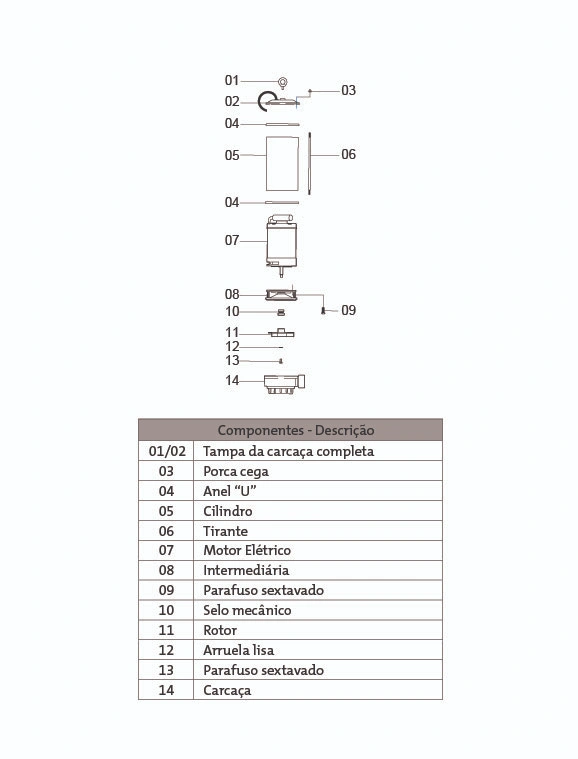

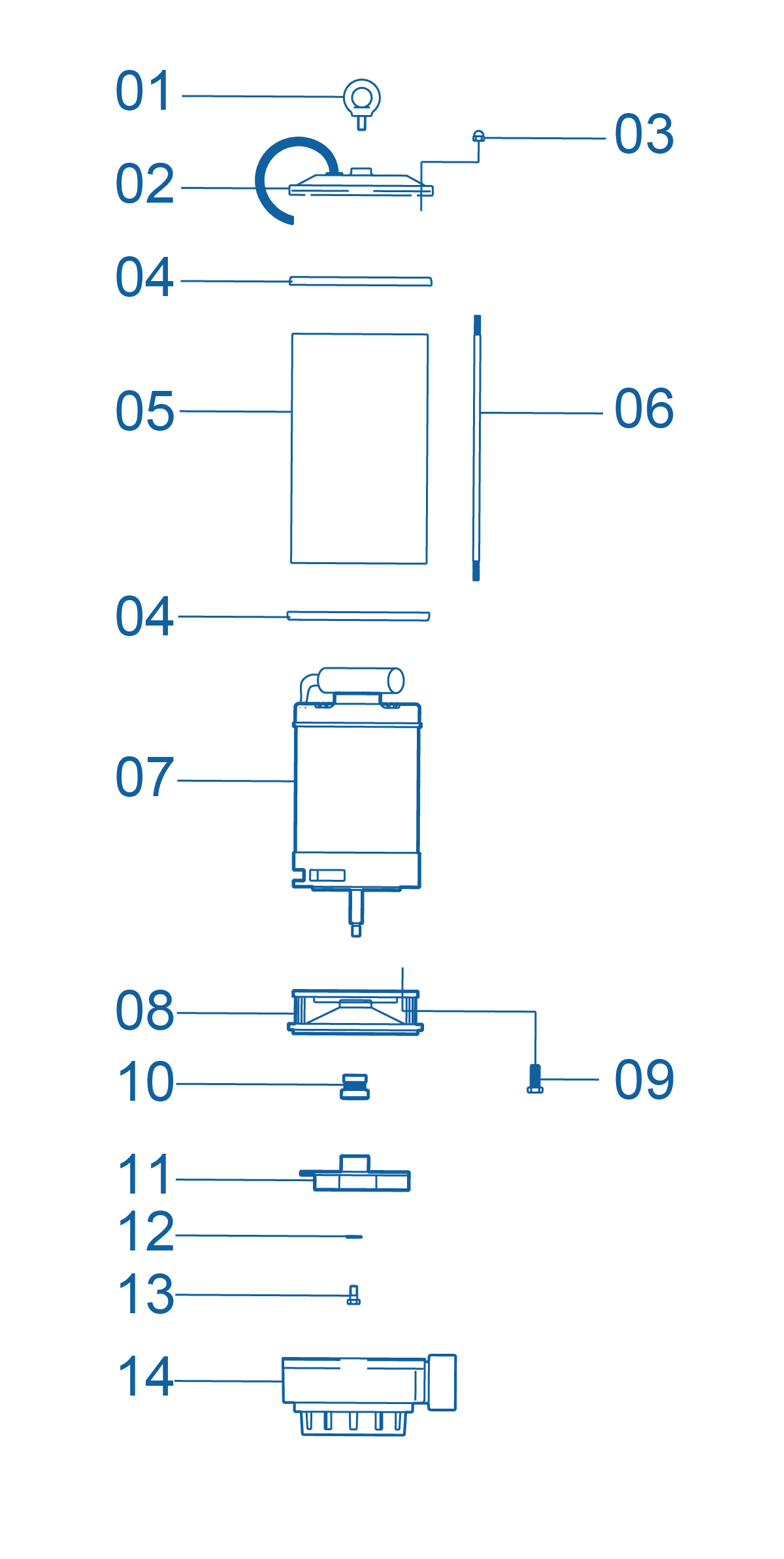

Componentes Serie SDE

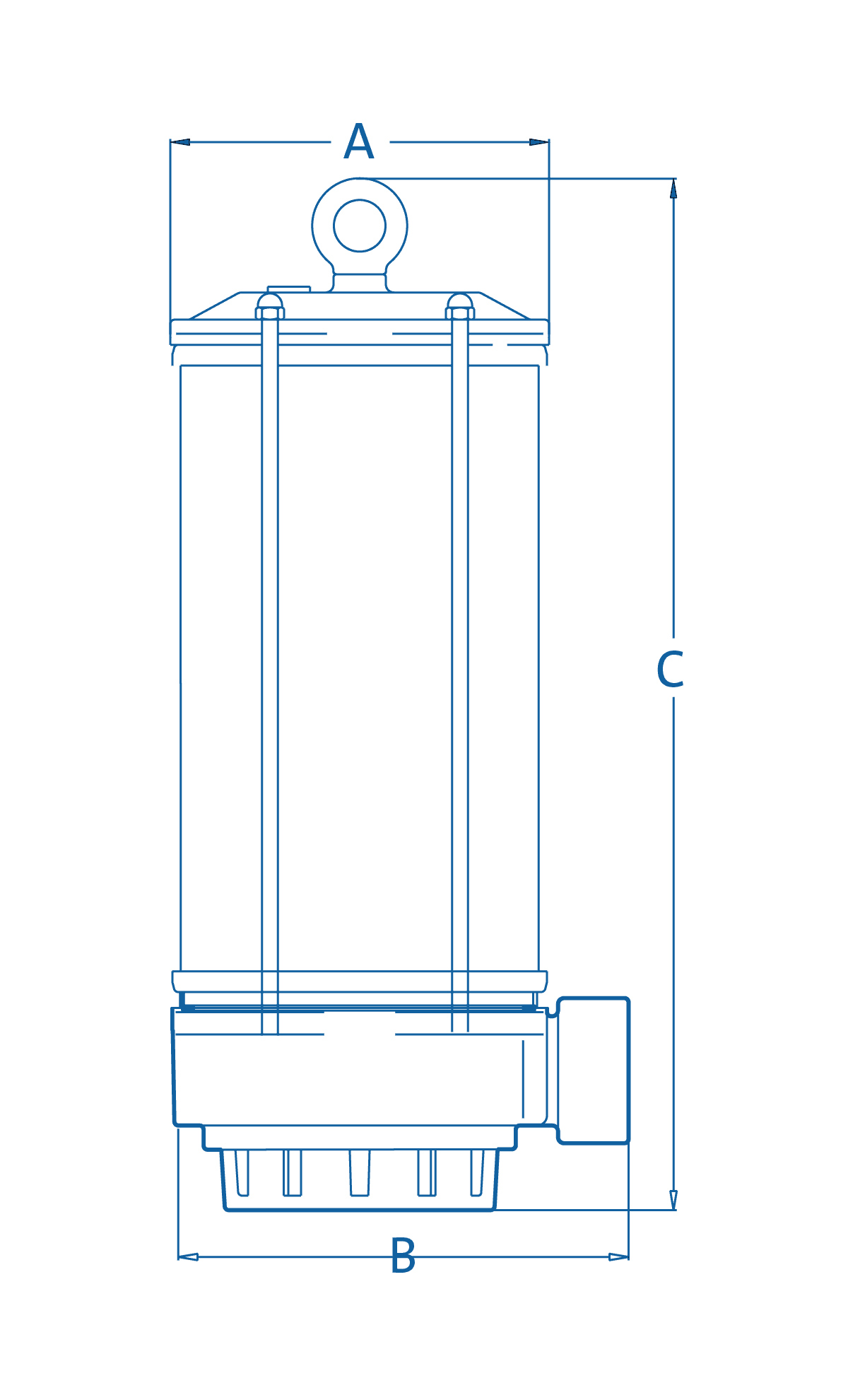

Dimensional Serie SDE

MODELO	A	B	C	PESO (kg)
2050-1/2 cv M	186	227	435	18,0
2053-0,5 T			435	16,5
2060-1 cv M			510	22,0
2063-1,0 cv T			510	22,0
2101-1 cv M			510	22,0
2103-1,0 cv T			510	20,0
2201-2 cv M			555	29,0
2203-2,0 cv T			510	24,0
2211-2 cv M			555	29,0
2213-2,0 cv T			510	24,0
2301-3 cv M			555	30,0
2303-3,0 cv T			510	26

OBS.: Bocal de descarga – 2″
