    Submersíveis

    SÉRIE SDE – ÓLEO

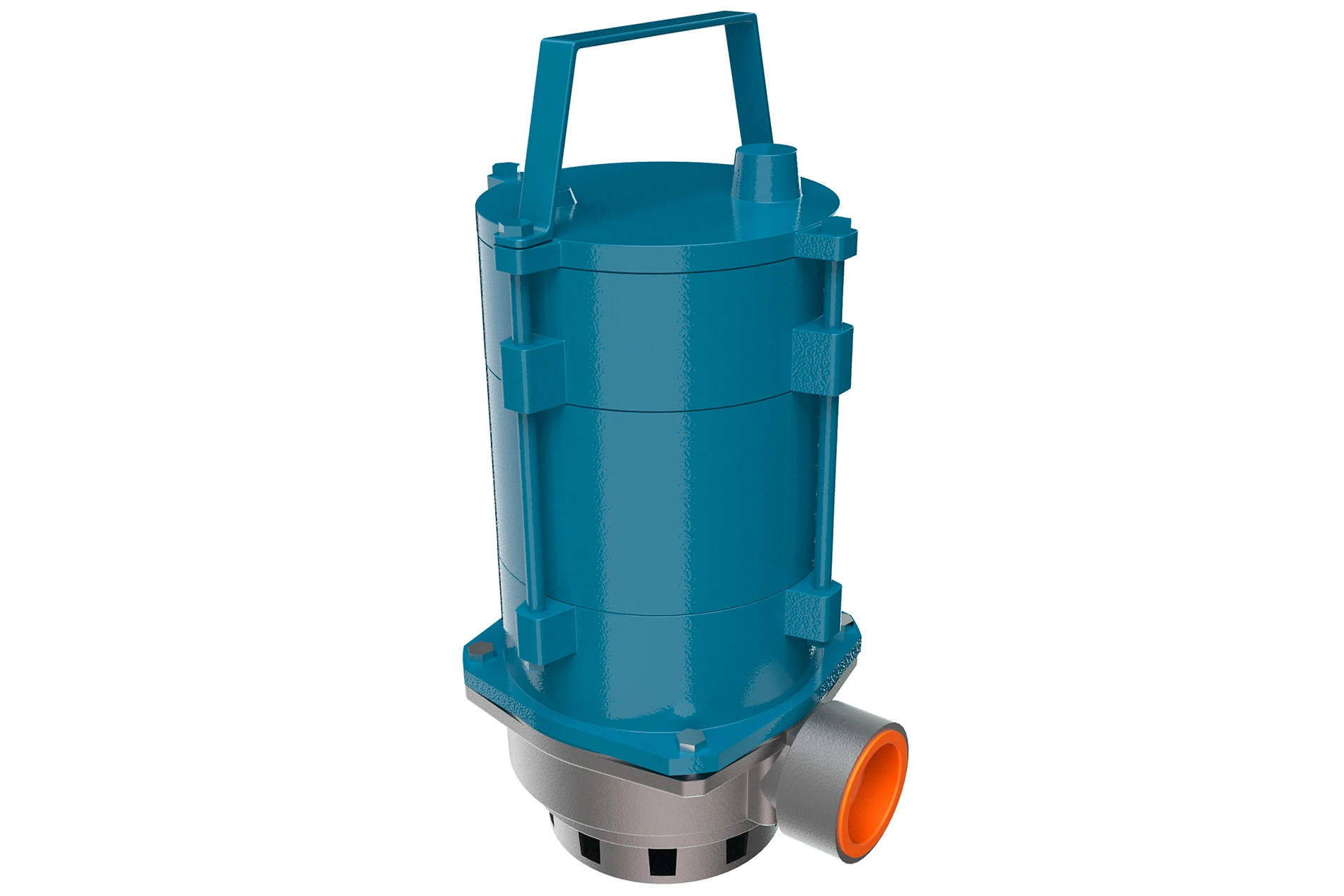

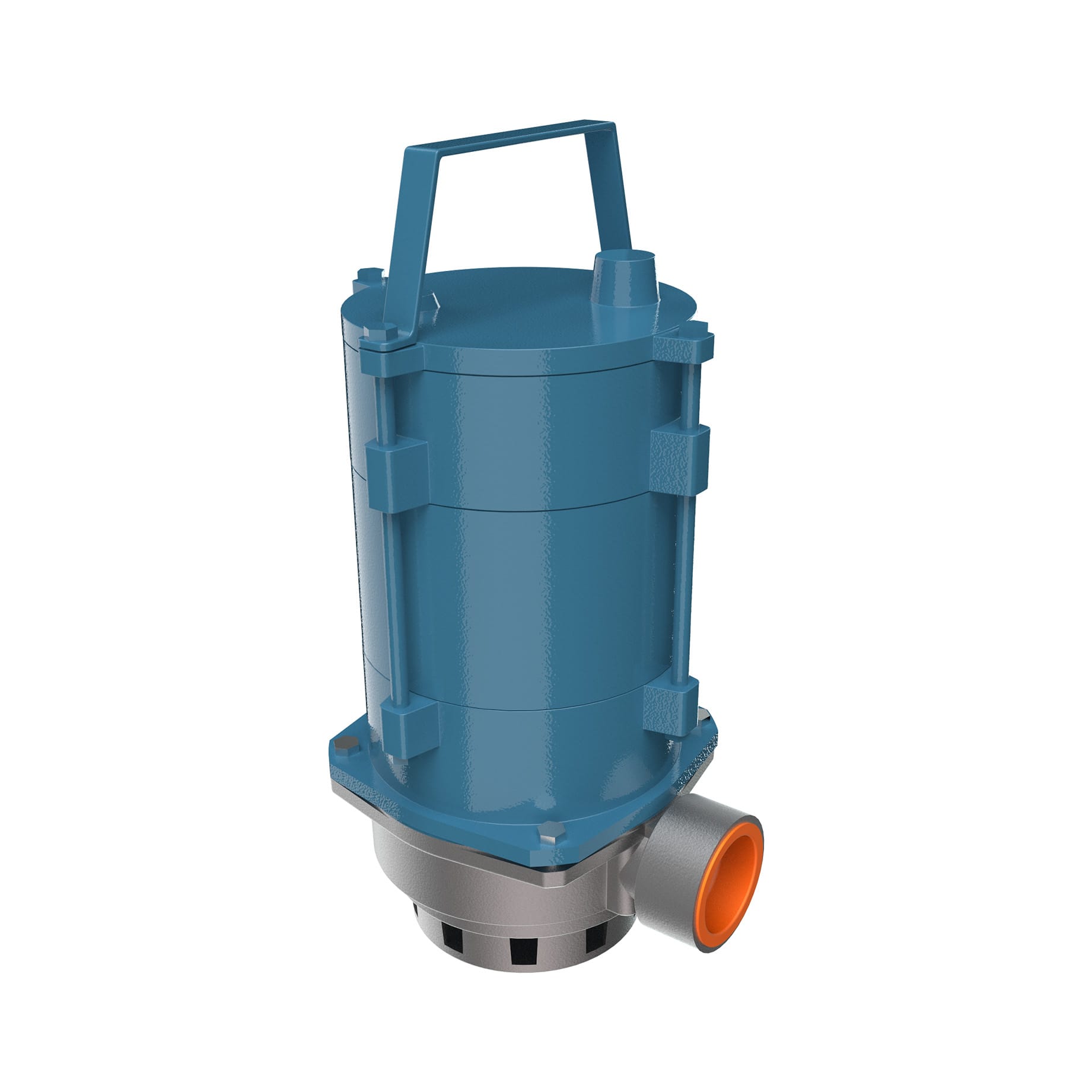

    Bomba Submersível para Drenagem

    Indicada para drenagem e esgotamento com presença de sólidos em suspensão de até 15 mm.

    aplicações: Agrícola Industrial Predial Residencial

    Características técnicas

    Motor Elétrico:

    • Motor refrigerado com óleo dielétrico.
    • Mods. SDE 2060/2063: 4 polos. 1.750 rpm. 60 Hz.

    Demais modelos:

    • 2 polos. 3.500 rpm. 60 Hz. Monofásica: 110-220-254V (necessário indicar a tensão). Trifásica: 220-380V (necessário indicar a tensão). Grau de proteção: IP68. Isolamento: Classe B.
    • Rotor – Do tipo semiaberto, em ferro fundido.
    • Carcaça – Em liga especial de alumínio-silício, com alta resistência à pressão e à ação oxidante.
    • Ralo de aspiração – Incorporado à carcaça, em liga especial de alumínio-silício.
    • Vedação do eixo – Por selo mecânico Ø 5/8”, tipo “6”, conjunto de precisão construído com borracha nitrílica, mola em aço inoxidável e faces de vedação em grafite e cerâmica.

    Benefícios

    • Alta robustez, indicada para aplicações com maior exigência operacional.
    • Capacidade de bombeamento de líquidos com sólidos em suspensão, ampliando as possibilidades de uso.
    • Maior durabilidade dos componentes internos, com melhor dissipação de calor durante o funcionamento.
    • Operação segura em regime submerso, com motor refrigerado e lubrificado a óleo.

    Diferenciais

    Sistema de lubrificação e refrigeração a óleo, que contribui para maior estabilidade térmica do motor em operação contínua.

    Tabela de seleção

    ModeloPot.
    (cv)    		Diâmetro
    rotor (mm)    		rpmAltura Manométrica total em metros de coluna de água (mca) – Não estão incluídas as perdas por atrito
    MonofásicoTrifásico246810121416182022242628
    110/127/220/254V220V ou 380VVazão (m³/h)
    2050 SDE / 2050 SDE-ÓLEO2053 SDE / 2053 SDE-ÓLEO½953.50022,217,313,08,24,8
    2060 SDE / 2060 SDE-ÓLEO2063 SDE / 2063 SDE-ÓLEO11421.75032,027,022,016,0
    2101 SDE / 2101 SDE-ÓLEO2103 SDE / 2103 SDE-ÓLEO1043.50026,024,821,018,015,013,08,04,01,0
    2201 SDE / 2201 SDE-ÓLEO2203 SDE / 2203 SDE-ÓLEO212533,032,029,227,825,022,419,616,413,08,63,6
    2211 SDE / 2211 SDE-ÓLEO2213 SDE / 2213 SDE-ÓLEO14426,826,426,025,024,022,420,619,016,814,812,410,07,24,6
    2301 SDE / 2301 SDE-ÓLEO2303 SDE / 2303 SDE-ÓLEO313938,838,036,835,433,631,429,626,423,420,216,813,29,45,0

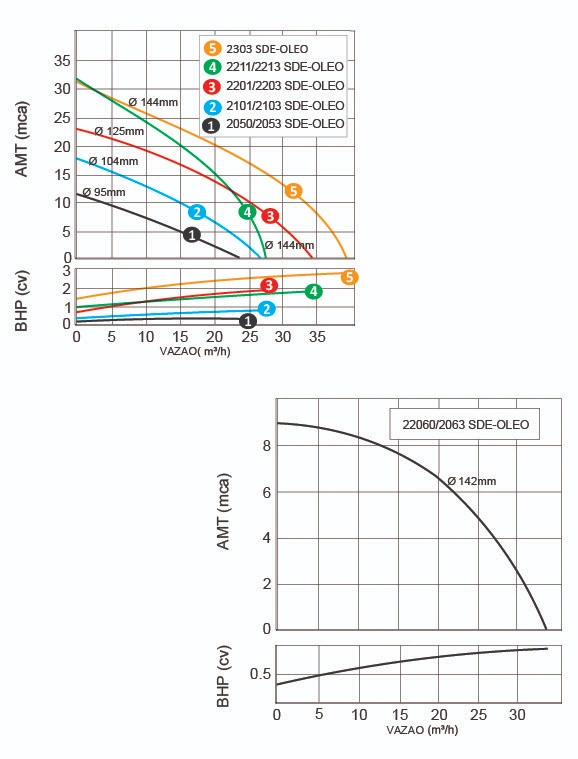

    Curvas

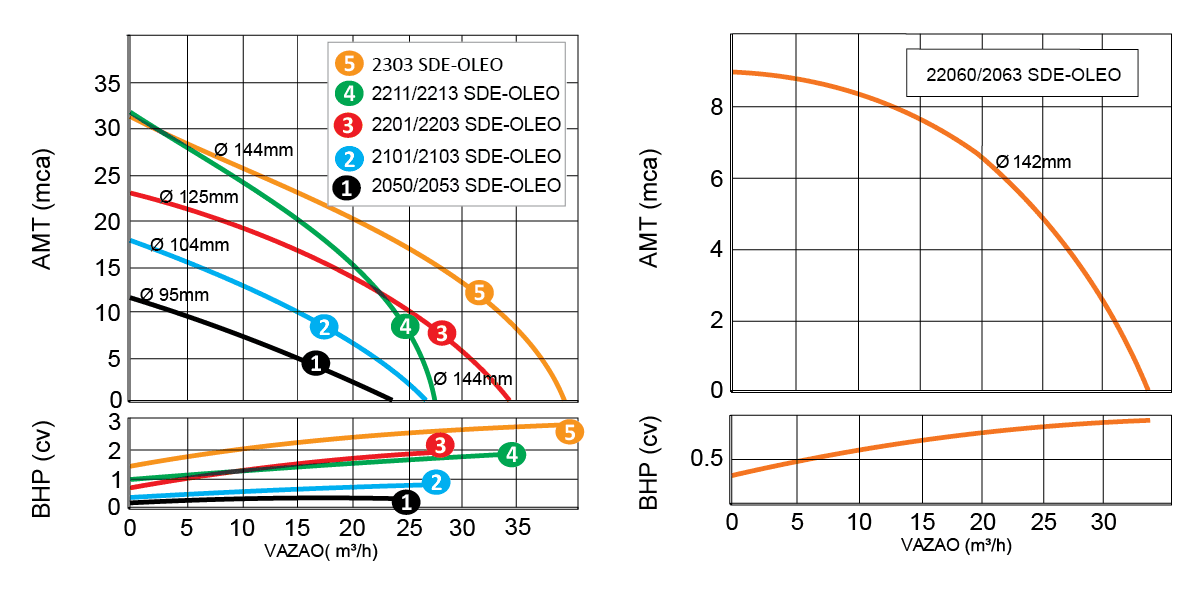

    Curvas SÉRIE SDE - ÓLEO

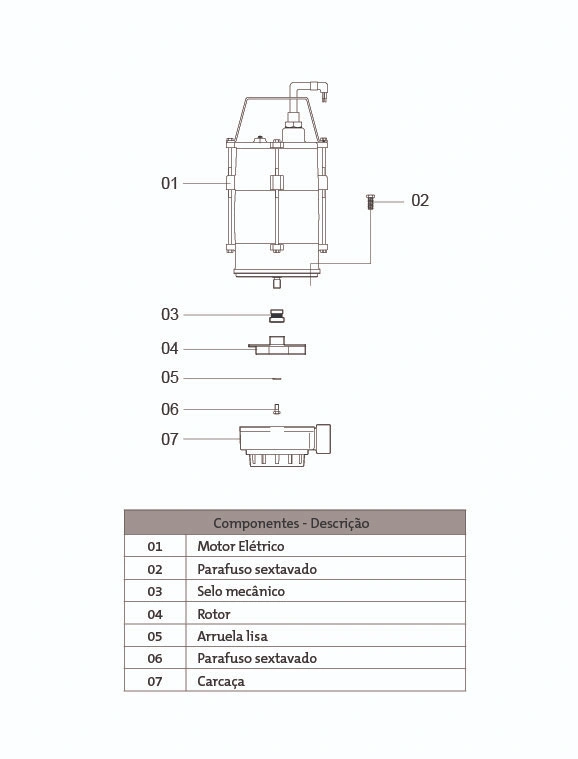

    Componentes

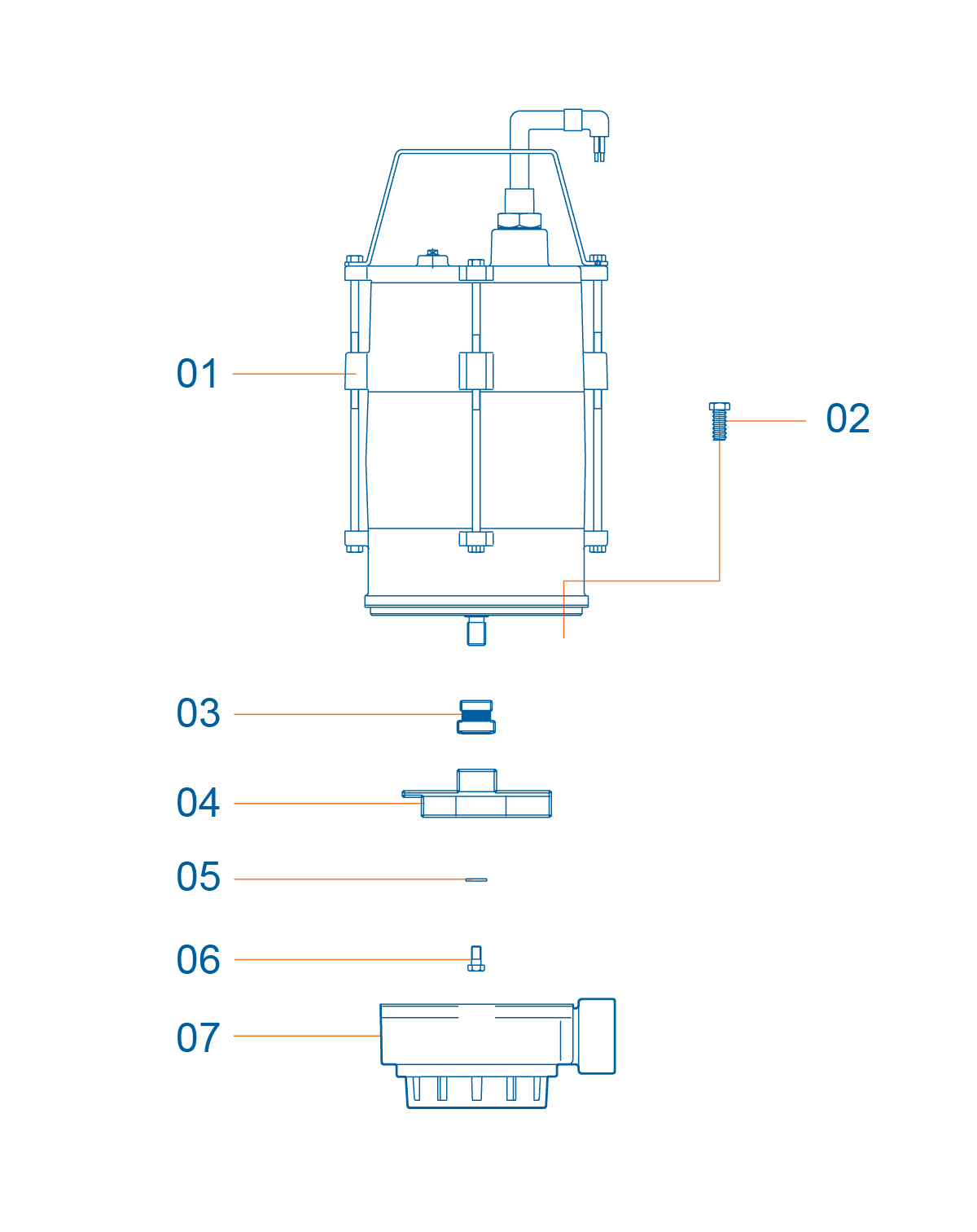

    Componentes – Descrição
    01Motor Elétrico
    02Parafuso sextavado
    03Selo mecânico
    04Rotor
    05Arruela lisa
    06Parafuso sextavado
    07Carcaça

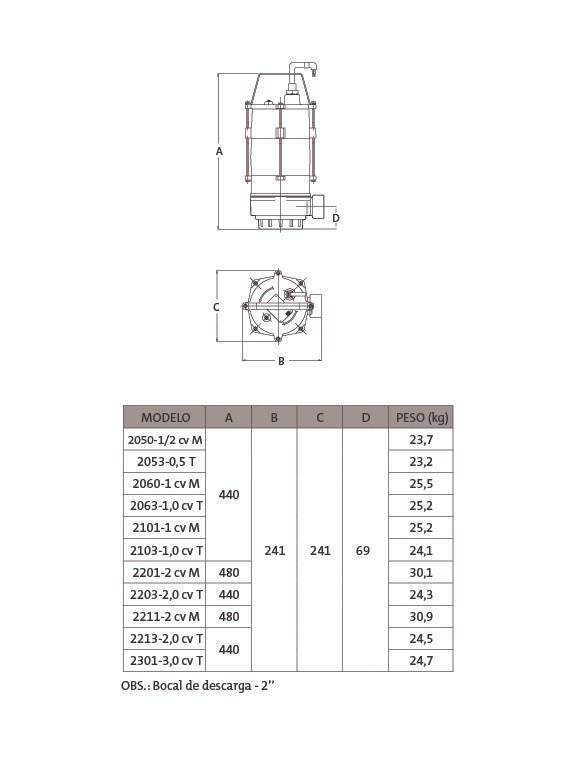

    Dimensionais

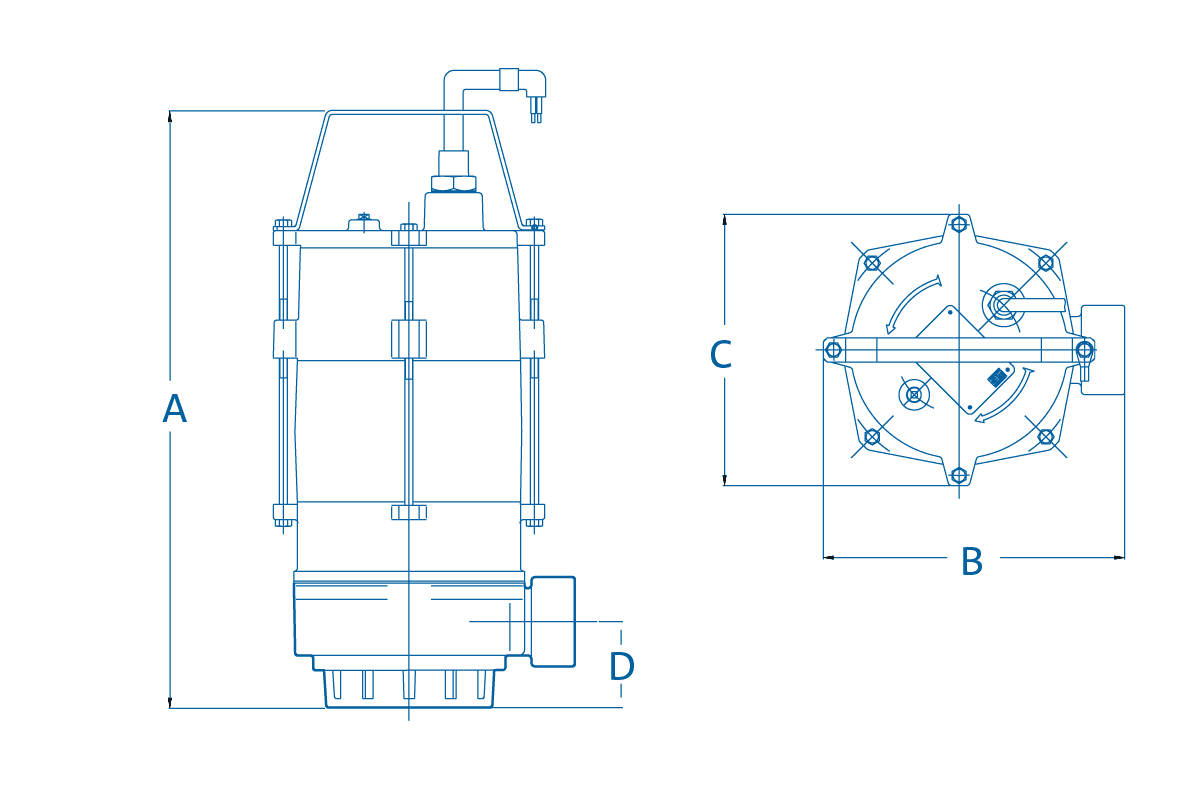

    Dimensional SÉRIE SDE - ÓLEO

    MODELOABCDPESO (kg)
    2050-1/2 cv M4402412416923,7
    2053-0,5 T23,2
    2060-1 cv M25,5
    2063-1,0 cv T25,2
    2101-1 cv M25,2
    2103-1,0 cv T24,1
    2201-2 cv M48030,1
    2203-2,0 cv T44024,3
    2211-2 cv M48030,9
    2213-2,0 cv T44024,5
    2301-3,0 cv T24,7

    OBS.: Bocal de descarga – 2″

    Downloads

    Catálogo SÉRIE SDE – ÓLEO

    Baixar Catálogo

    Manual SÉRIE SDE – ÓLEO

    Baixar Manual
