Submersíveis
SÉRIE DS 56-40
Bomba Submersível
Indicada para drenagem de águas servidas e pluviais, podendo ser utilizada em estações de tratamento de esgoto.
Também pode ser aplicada em drenagens de emergência em locais inundados, como garagens e casas de máquinas, além da transferência de água entre reservatórios, depósitos e piscinas.
Indicada ainda para rebaixamento de lençol freático, drenagem de resíduos industriais e rejeitos animais.
Passagem de sólidos de 40 mm.
Bocais com rosca BSP 3”.
Comprimento do cabo de ligação: 3,5m.
Carcaça, intermediária e placa de desgaste: em ferro fundido.
Rotor: semi-aberto em ferro fundido. Rotor fixado ao eixo por chaveta.
Vedação do eixo: por selo mecânico 5/8’’ tipo 06, construído com borracha nitrílica, mola de aço inox e faces de vedação em carbeto de silício.
Projeto construtivo voltado para operação em ambientes com maior carga de sólidos, mantendo desempenho e confiabilidade em aplicações severas.

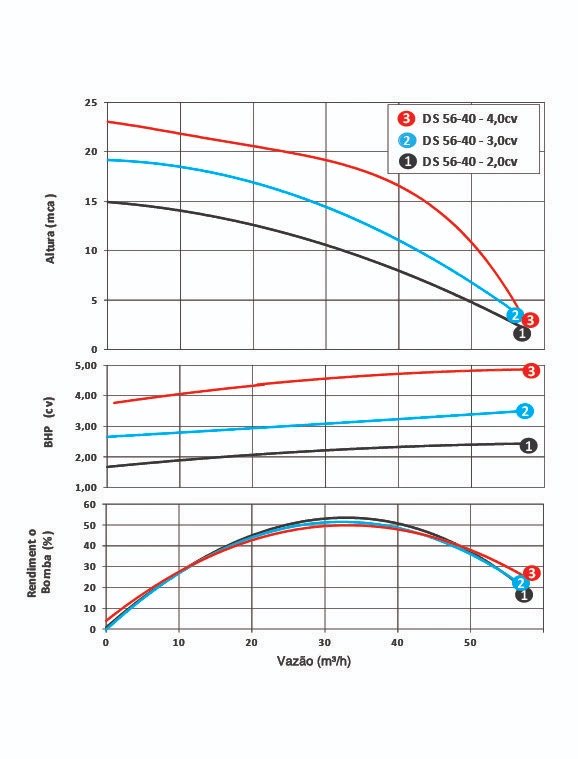

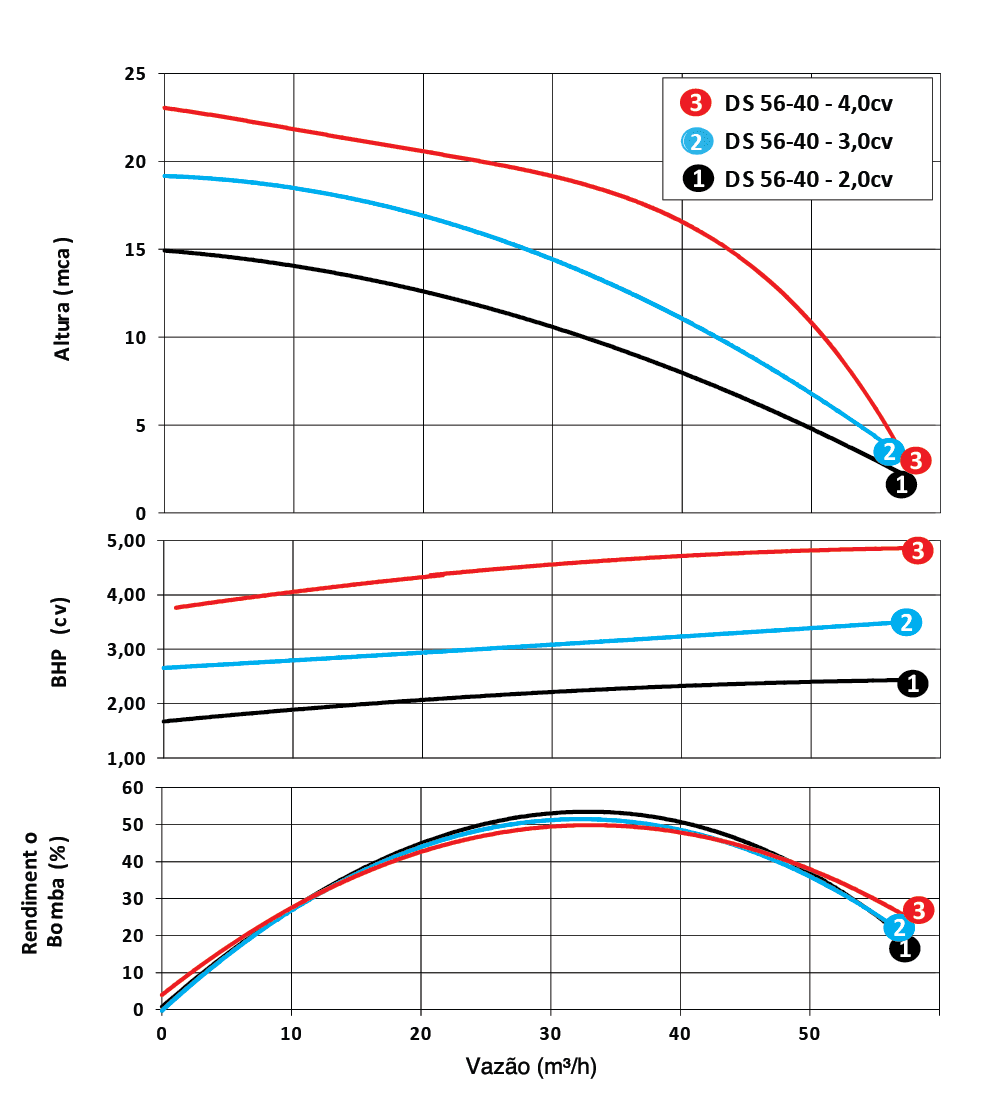

| Modelo | Pot. (cv) | Elevação | AMT mág. (mca) | Diâmetro rotor (mm) | Altura Manométrica total em metros de coluna de água (mca) – Não estão incluídas as perdas por atrito | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Monofásico | Trifásico | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | ||||
| 127 ou 220V | 220V ou 380V | Vazão (m³/h) | ||||||||||||||||||||||||
| DS 56-40 | 2 | 3” | 15 | 103 | 57,0 | 54,7 | 52,3 | 49,8 | 46,9 | 43,8 | 40,4 | 36,6 | 32,3 | 27,1 | 22,4 | 16,8 | 11,5 | |||||||||
| 3 | 19 | 116 | 58,0 | 56,2 | 54,8 | 53,3 | 51,7 | 50,0 | 48,1 | 46,1 | 43,8 | 41,3 | 38,4 | 35,1 | 31,3 | 26,7 | 21,6 | 16,3 | 11,5 | |||||||
| — | DS 56-40 | 4 | 23 | 123 | 59,0 | 57,5 | 56,5 | 55,8 | 55,0 | 54,2 | 53,5 | 52,4 | 51,3 | 50,2 | 48,1 | 46,7 | 45,1 | 43,3 | 41,5 | 39,5 | 36,3 | 31,1 | 23,1 | 15,4 | 10,2 | |

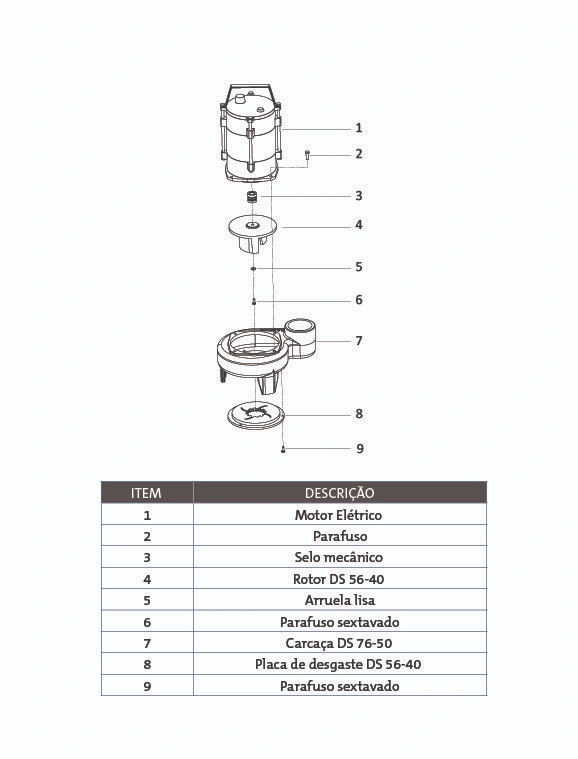

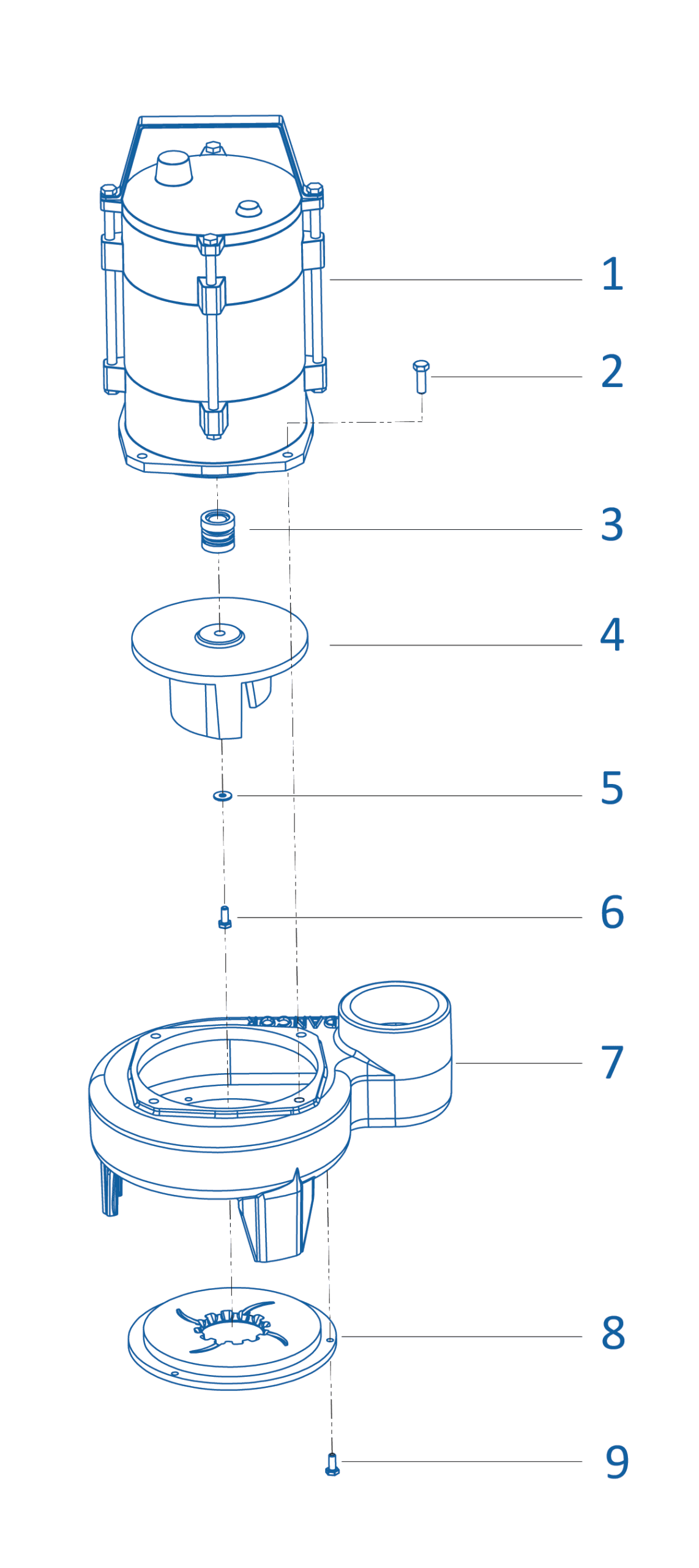

| ITEM | DESCRIÇÃO |
|---|---|
| 1 | Motor Elétrico |
| 2 | Parafuso |
| 3 | Selo mecânico |
| 4 | Rotor DS 56-40 |
| 5 | Arruela lisa |
| 6 | Parafuso sextavado |
| 7 | Carcaça DS 76-50 |
| 8 | Placa de desgaste DS 56-40 |
| 9 | Parafuso sextavado |

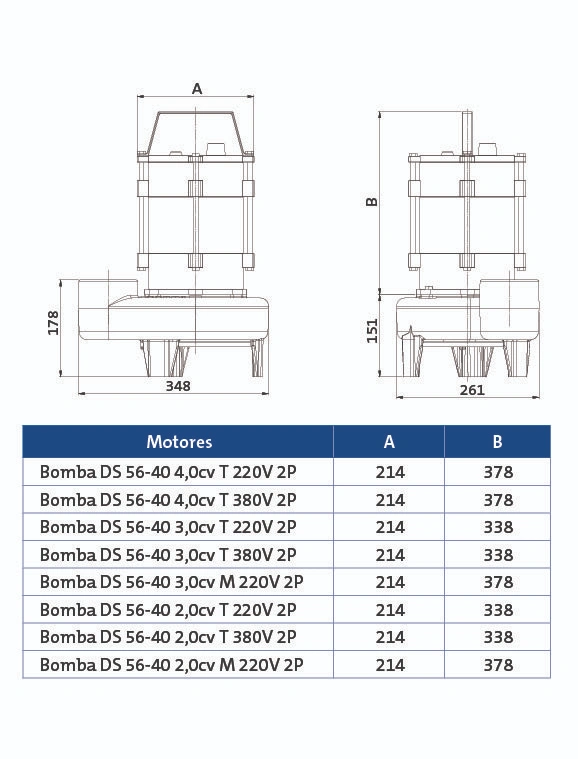

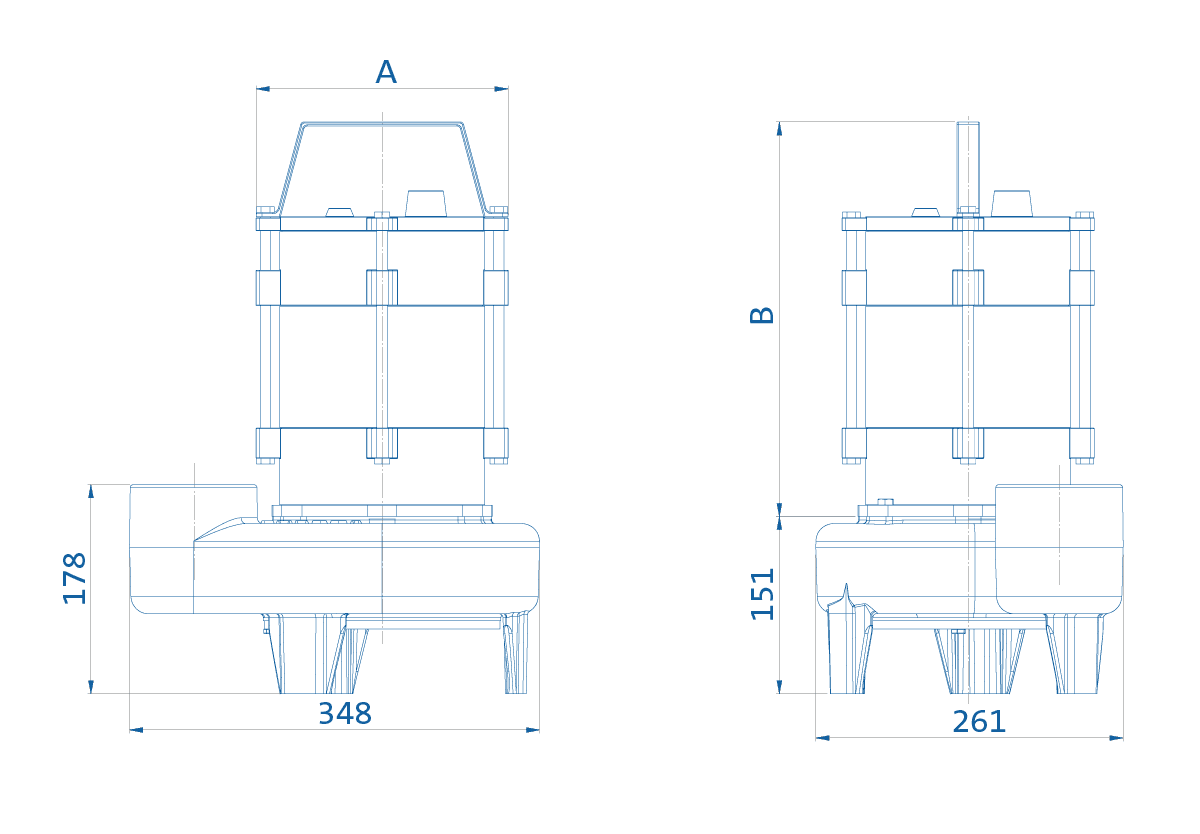

| Motores | A | B |
|---|---|---|
| Bomba DS 56-40 4,0cv T 220V 2P | 214 | 378 |
| Bomba DS 56-40 4,0cv T 380V 2P | 214 | 378 |
| Bomba DS 56-40 3,0cv T 220V 2P | 214 | 338 |
| Bomba DS 56-40 3,0cv T 380V 2P | 214 | 338 |
| Bomba DS 56-40 3,0cv M 220V 2P | 214 | 378 |
| Bomba DS 56-40 2,0cv T 220V 2P | 214 | 338 |
| Bomba DS 56-40 2,0cv T 380V 2P | 214 | 338 |
| Bomba DS 56-40 2,0cv M 220V 2P | 214 | 378 |
