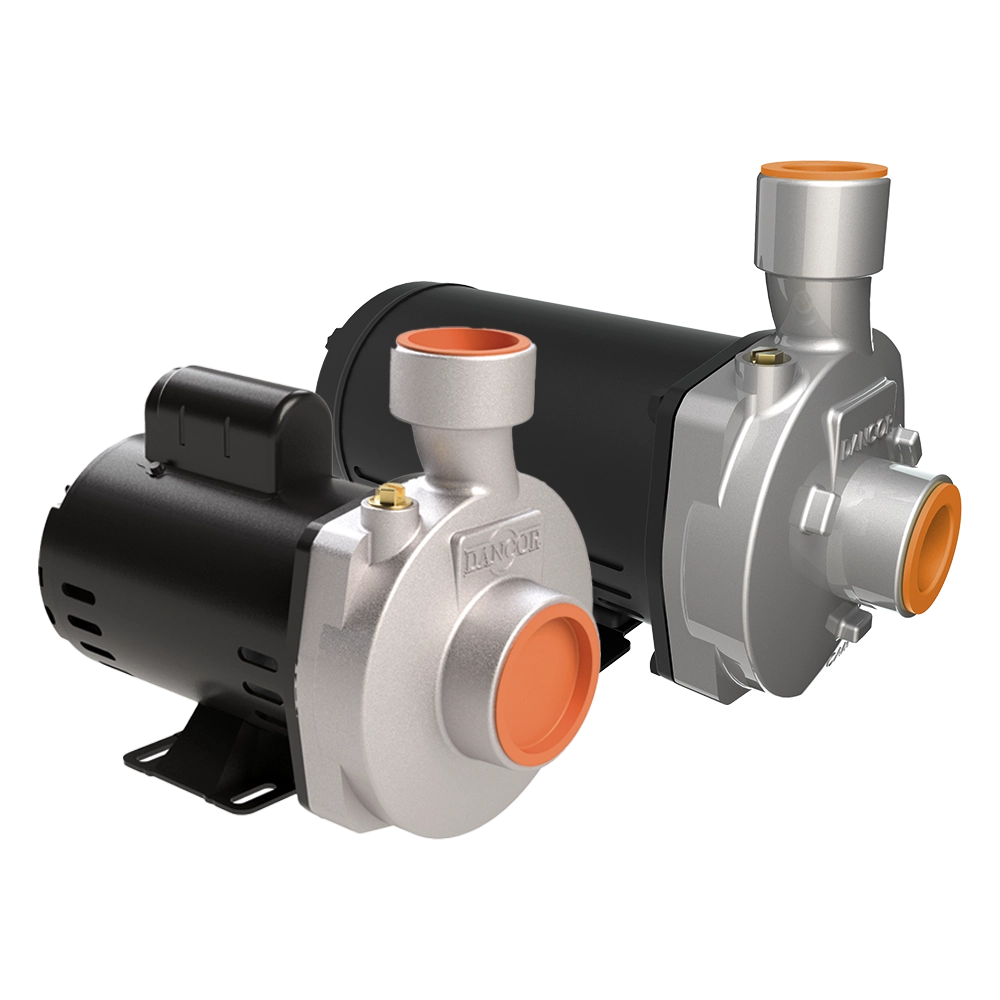

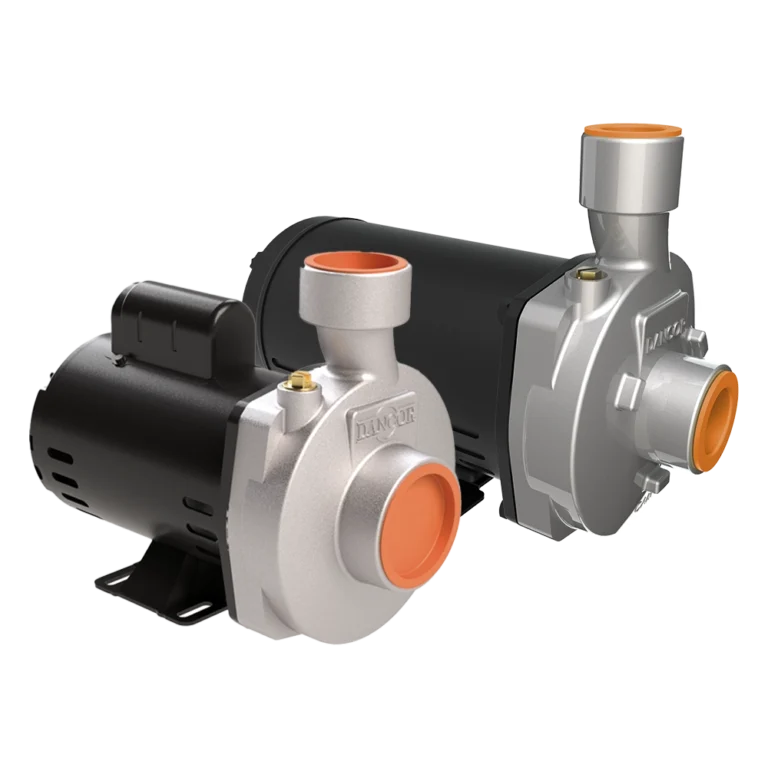

CAM-W19-21

Centrífugas

aplicações: Agrícola Industrial Predial

Características:

Motor Elétrico:
– Norma-Carcaça Nema 56, com ponta de eixo “Jet Pump”, nos modelos de 1½ e 2.0cv; nos demais, Norma MG 1.18.326 a MG 1.18.341 “Jet Pump”.
– Eixo: em aço carbono Ø 5/8”
– Rotação: 2 polos – 3.500 rpm – 60 Hz
– Grau de Proteção: IP 21
– Isolamento: Classe F
Tensões:
– Monofásico: 110-127/220/254V
– Trifásico: 220/380V

CAM-W19-21
Características:

Motor Elétrico:
– Norma-Carcaça Nema 56, com ponta de eixo “Jet Pump”, nos modelos de 1½ e 2.0cv; nos demais, Norma MG 1.18.326 a MG 1.18.341 “Jet Pump”.
– Eixo: em aço carbono Ø 5/8”
– Rotação: 2 polos – 3.500 rpm – 60 Hz
– Grau de Proteção: IP 21
– Isolamento: Classe F
Tensões:
– Monofásico: 110-127/220/254V
– Trifásico: 220/380V

Materiais Empregados

Carcaça – com voluta em liga especial de alumínio-silício, de alta resistência à pressão e oxidação, bocal de recalque na linha centro/vertical e plug para seu perfeito escorvamento.

Rotor
– do tipo fechado, construído em liga especial de alumínio-silício roscado, diretamente, na ponta do eixo do motor.

Vedação do eixo
– por selo mecânico – Ø 5/8”, tipo “16” – conjunto de precisão, construído com borracha nitrílica, mola de aço inox e faces de vedação em grafite e cerâmica. Temperatura de trabalho do líquido até 80°C.

Opcionais

Carcaça, intermediária e rotor: Ferro fundido. Outros materiais sob consulta.

Selo mecânico: Em Viton. Nos casos em que haja a presença de abrasivos recomenda-se o uso do selo de carbeto de silício.

Motor elétrico:
– 50Hz
– Outras tensões
– Isolamento classe H
– Eixo em aço inox
– Outros opcionais sob consulta

Bombas mancalizadas.

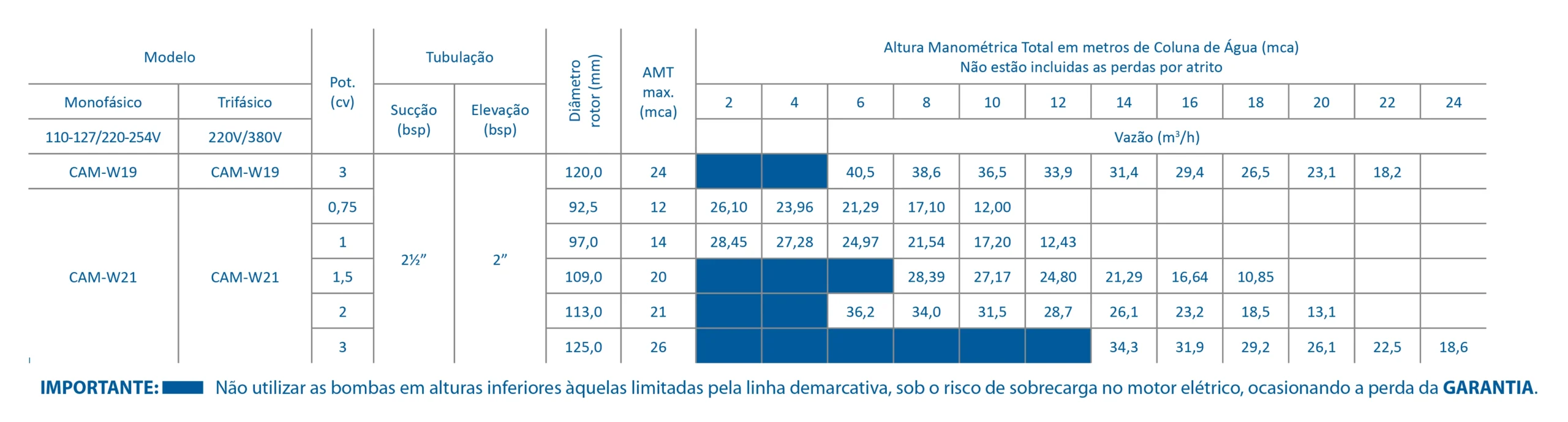

Tabelas

Manual

Veja o manual

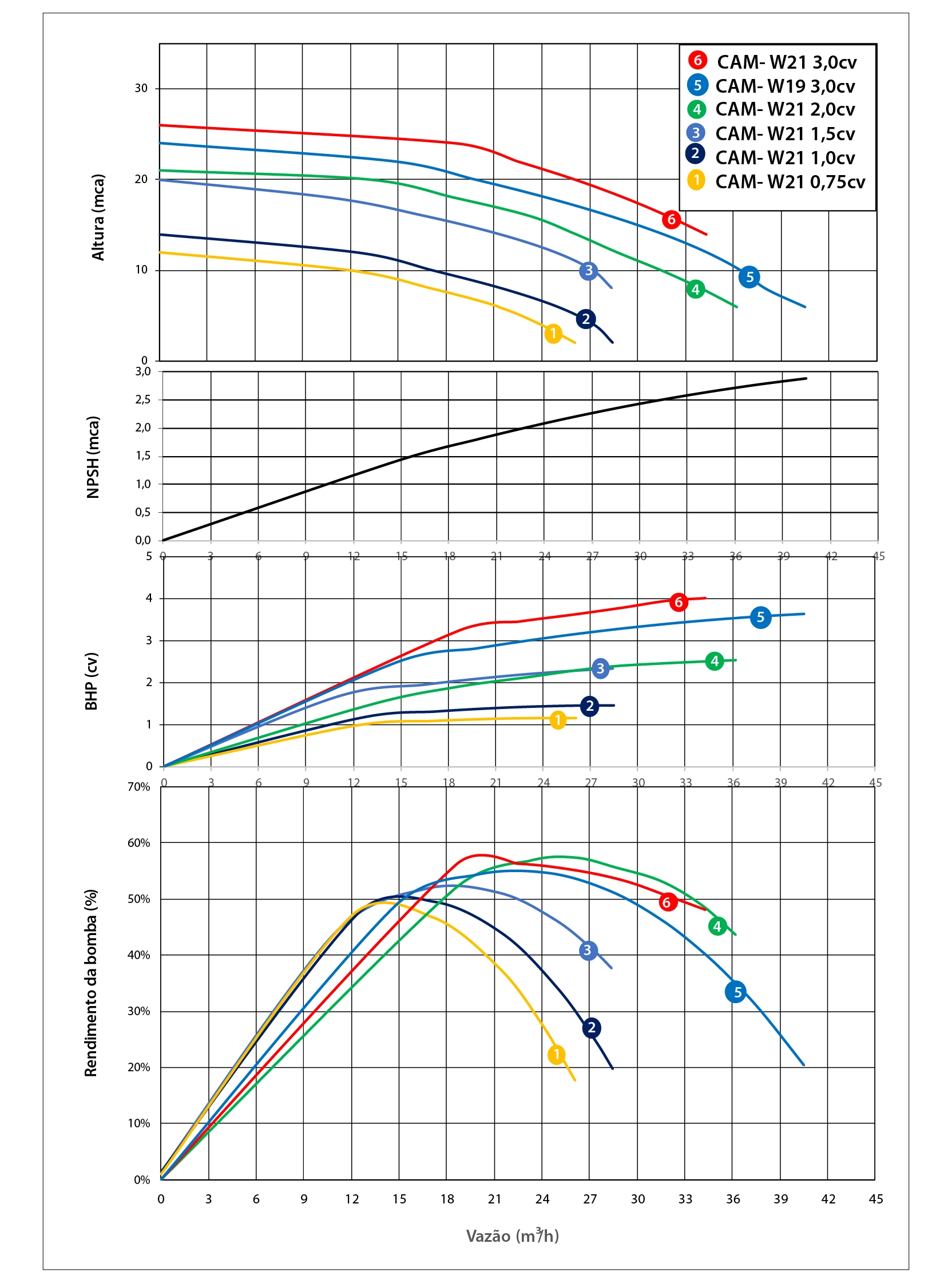

Curvas

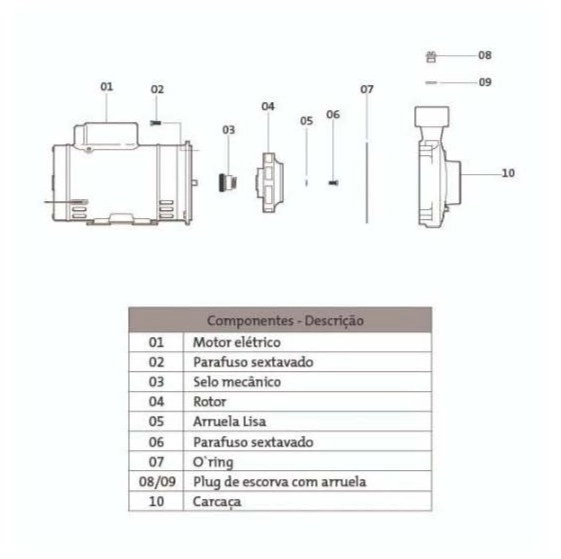

Componentes

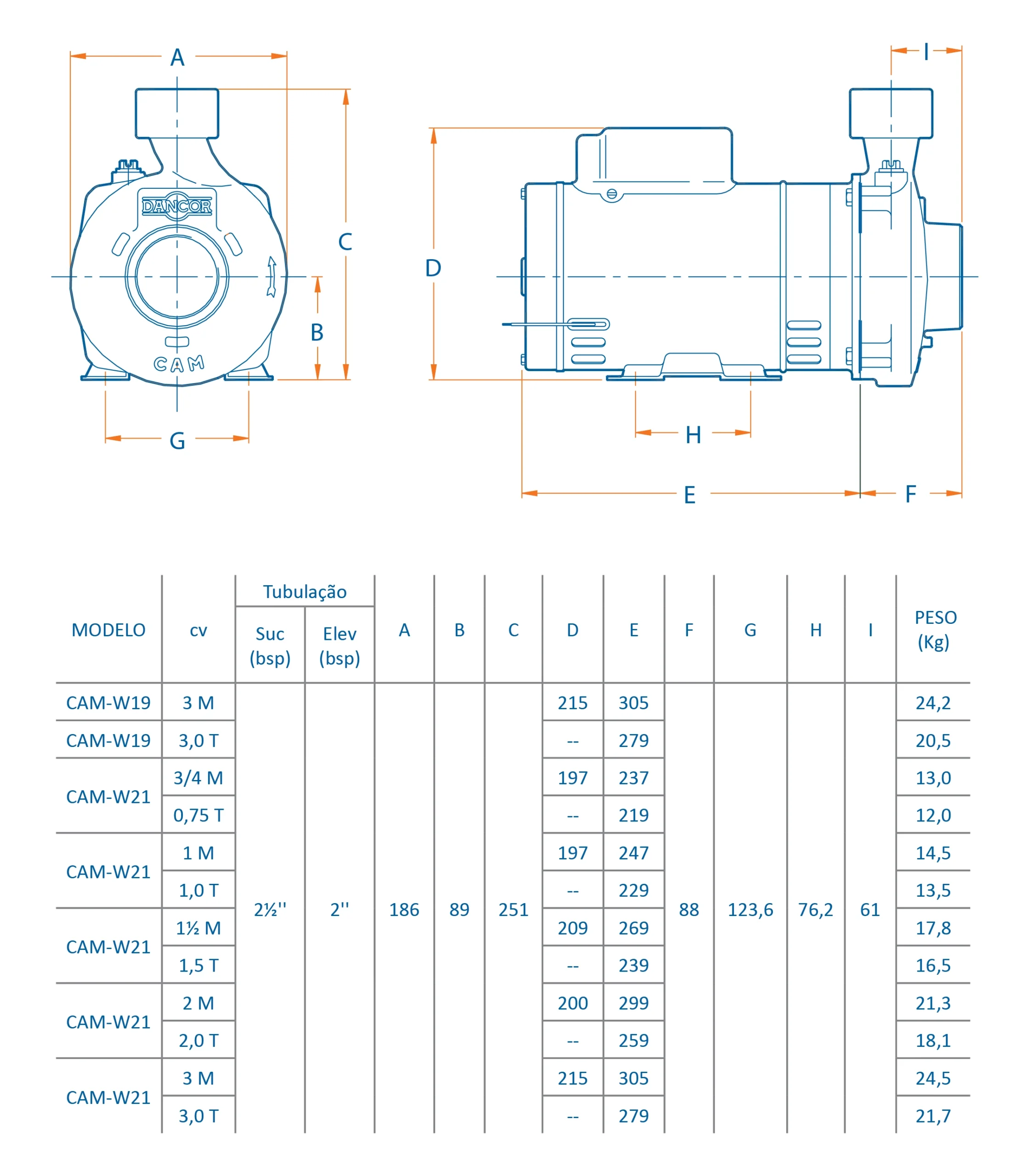

Dimensional
