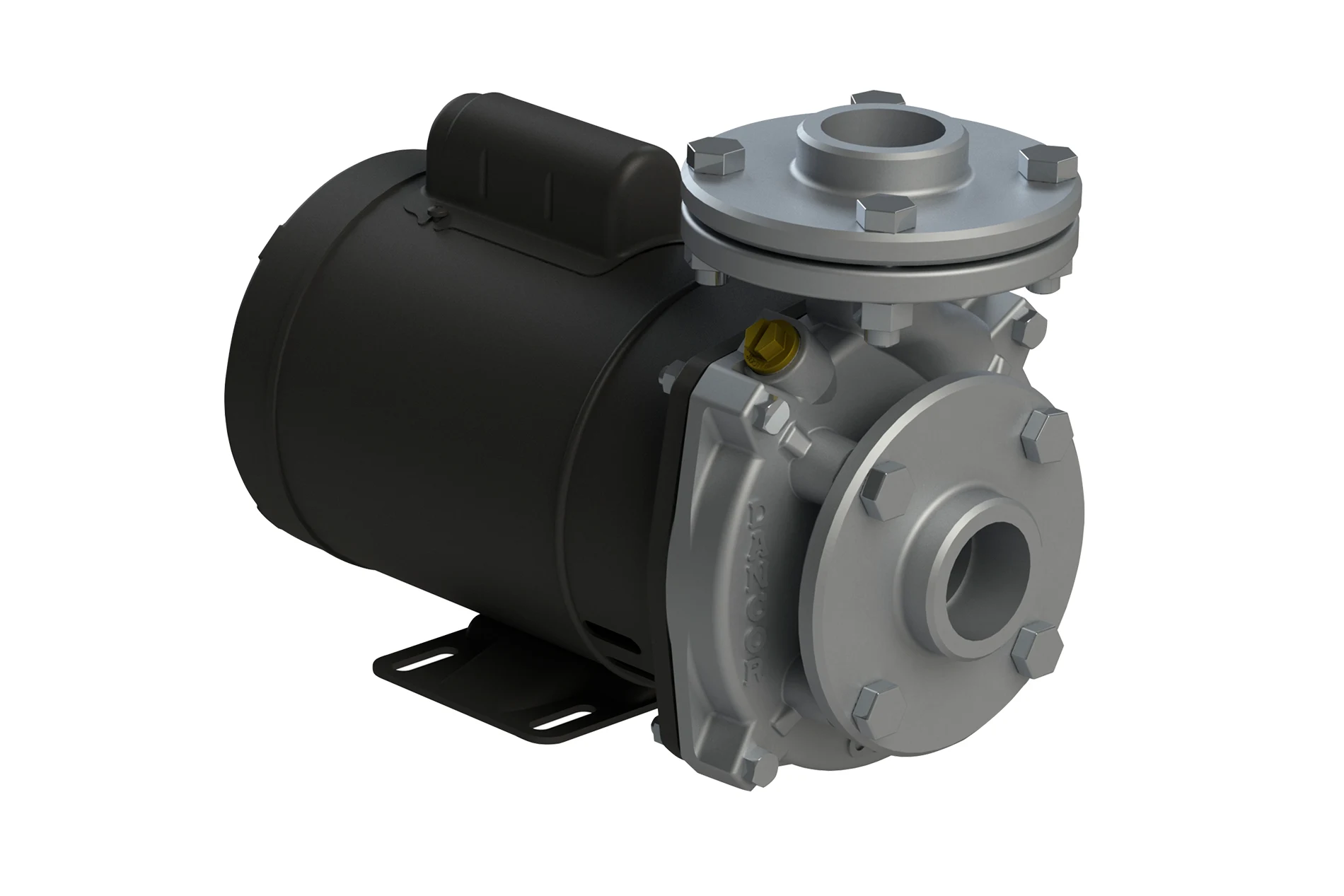

CAM-W10 – FLG

Centrífugas

aplicações: Agrícola Industrial Predial

Características:

Motor Elétrico:
– Norma – Carcaça Nema 42, potência 3/4cv e 1cv monofásico; Carcaça Nema 56 nos demais modelos, todos com ponta de eixo” Jet Pump”.
– Eixo: em aço carbono Ø 5/8”
– Rotação: 2 polos – 3.500 rpm – 60 Hz
– Grau de Proteção: IP 21
– Isolamento: Classe F
Tensões:
– Monofásico: 110-127/220-254V
– Trifásico: 220/380V

CAM-W10 – FLG
Características:

Motor Elétrico:
– Norma – Carcaça Nema 42, potência 3/4cv e 1cv monofásico; Carcaça Nema 56 nos demais modelos, todos com ponta de eixo” Jet Pump”.
– Eixo: em aço carbono Ø 5/8”
– Rotação: 2 polos – 3.500 rpm – 60 Hz
– Grau de Proteção: IP 21
– Isolamento: Classe F
Tensões:
– Monofásico: 110-127/220-254V
– Trifásico: 220/380V

Materiais Empregados

Carcaça e Flange – com voluta em liga especial de alumínio-silício, de alta resistência à pressão e oxidação, bocal de recalque na linha centro/vertical e plug para seu perfeito escorvamento.

Rotor
– do tipo fechado, construído em liga especial de alumínio-silício roscado, diretamente, na ponta do eixo do motor.

Vedação do eixo
– por selo mecânico – Ø 5/8”, tipo “16” – conjunto de precisão, construído com borracha nitrílica, mola de aço inox e faces de vedação em grafite e cerâmica. Temperatura de trabalho do líquido até 80°C.

Opcionais

Carcaça, intermediária e rotor: Ferro fundido. Outros materiais sob consulta.

Selo mecânico: Em Viton. Nos casos em que haja a presença de abrasivos recomenda-se o uso do selo de carbeto de silício.

Motor elétrico:
– 50Hz
– Outras tensões
– Isolamento: Classe H
– Eixo em aço inox
– Outros opcionais sob consulta

Bombas mancalizadas.

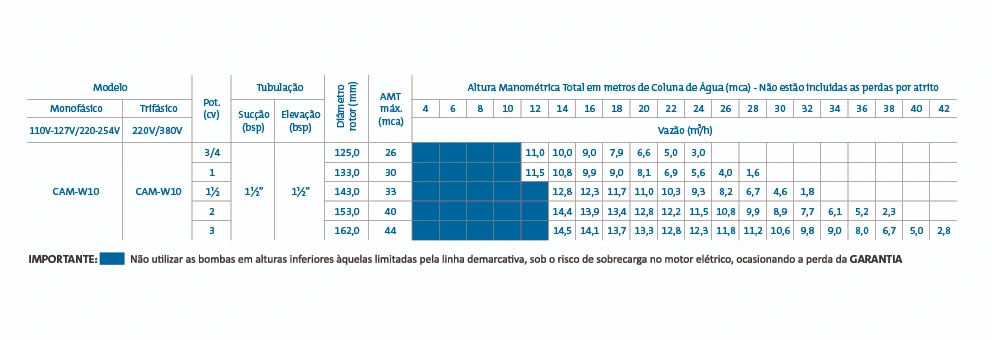

Tabelas

Manual

Veja o manual

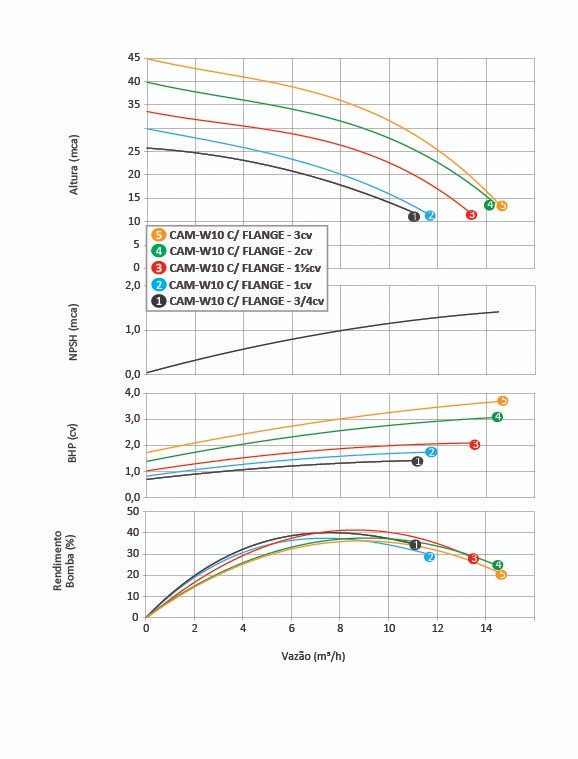

Curvas

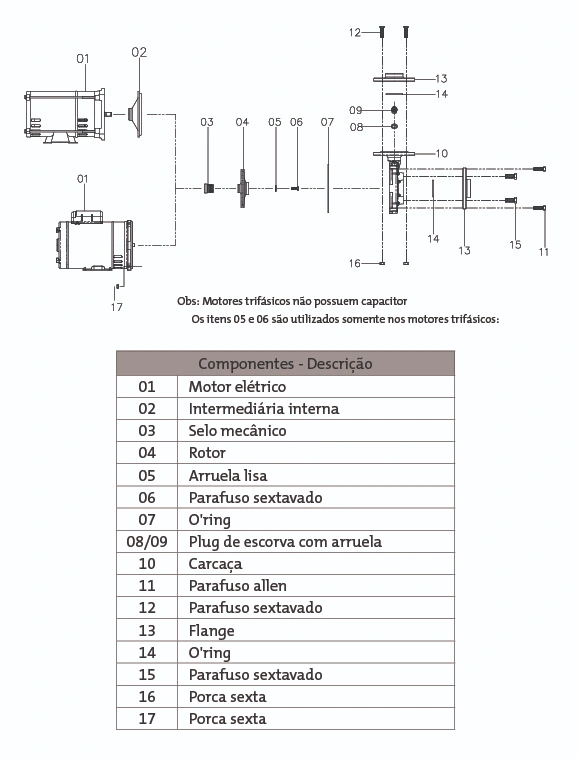

Componentes

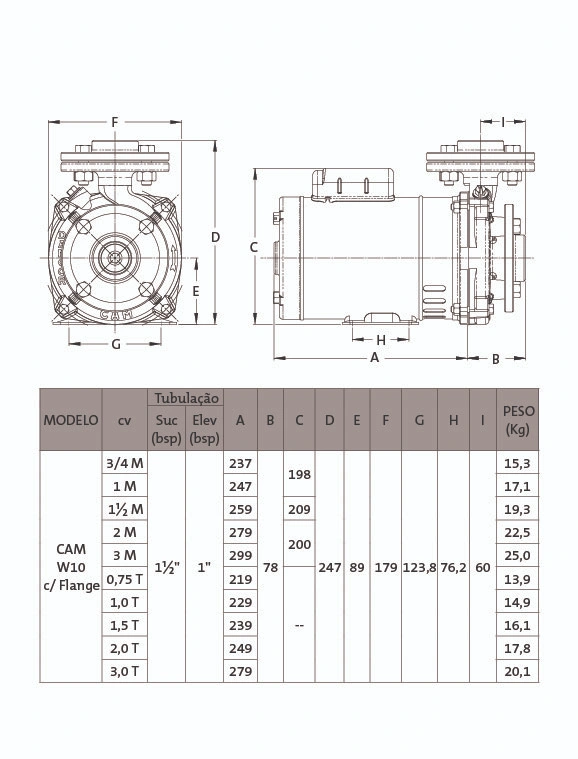

Dimensional
