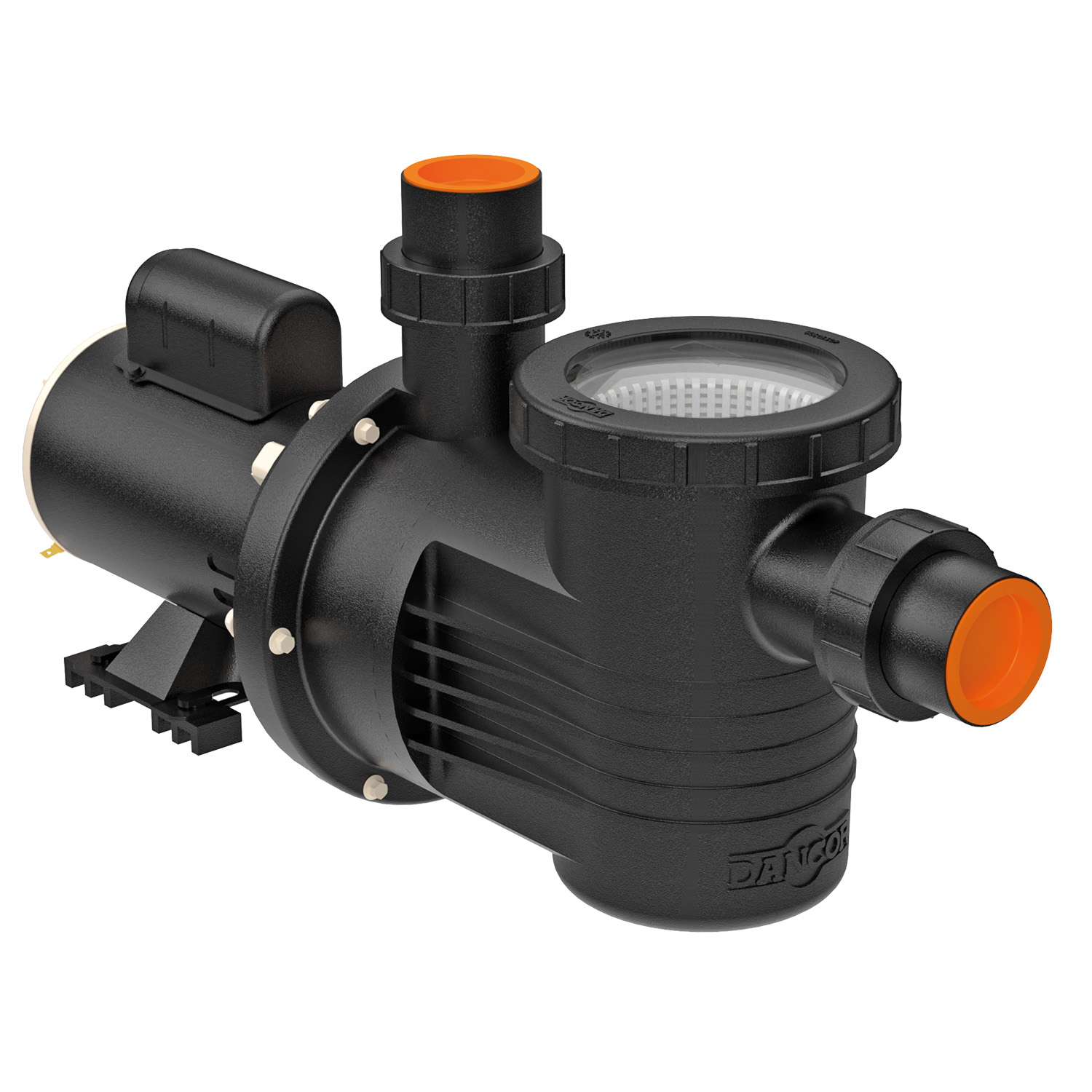

Bomba Dancor PF-17 | Centrífuga Autoescorvante para Piscina

Autoescorvantes

PF-17

Centrífuga Autoescorvante com Pré-Filtro

As bombas PF-17 são utilizadas para circulação da água da piscina através do filtro DFR, promovendo a remoção das impurezas e garantindo uma água sempre limpa e cristalina.

Indicadas para residências, sítios, academias e chácaras, também podem operar em conjunto com sistemas de aquecimento ou tratamento da água.

aplicações:

Características técnicas

Possui vazões máximas de 12 a 18,2m³/h e pressões máximas de 11 a 22mca. Potências variando de 1/4cv a 2cv. Motor elétrico IP21.
Rotor do tipo fechado, injetado em Noryl reforçado com fibra de vidro com ressalto na parte posterior e roscado diretamente na ponta do eixo.
Carcaça em ABS e intermediária (interna e externa) em ABS reforçado com fibra de vidro. Termoplásticos de engenharia, garantindo resistência e durabilidade em aplicações hidráulicas.
Vedação do eixo por selo mecânico – Ø 3/4”, tipo “16”, conjunto de precisão, construído com borracha nitrílica, mola de aço inox e as faces de vedação em grafite e cerâmica o qual em conjunto com o rotor impedem, totalmente, o contato do líquido com as partes metálicas.

Opcionais Disponíveis:

50Hz
Outras tensões
Isolamento classe H
Eixo em aço inox
Bombas mancalizadas

Benefícios

Instalação simples e prática: acompanha duas uniões, que facilitam a montagem e reduzem o tempo de instalação.
Fácil manutenção: motor rebobinável e componentes de reposição disponíveis, garantindo economia e praticidade no dia a dia.

Diferenciais

Robustez e confiabilidade, com mais de 15 anos de desempenho comprovado.
Segurança, eficiência e longa vida útil, garantindo tranquilidade no uso.

Tabela de seleção

Monofásico 110-127V/220-254V	Trifásico 220V / 380V	Pot. (cv)	Sucção / Elevação	Diâmetro rotor (mm)	AMT máx. (mca)	Altura Manométrica Total em metros de coluna de água (mca)
						2	4	6	8	10	12	14	16	18	20	22
						Vazão (m³/h)
PF-17	—	1/4	50mm Soldável	92	11	12	10,3	8,2	5,6	1,8
	—	1/3		96	13		11,4	9,7	7,7	5,2	1,8
	PF-17	1/2		100	15		11,7	10,3	8,5	6,3	3,8
PF-17		3/4		100	16		15,7	15,1	13,7	11,1	8,3	4,5
		1		107	20		17,3	17	15,7	14	11,9	9	5,3	2,4
		1½		114	21		18,1	17,9	17,6	16,7	15,4	13,7	11	6,8
		2		117	22			18,2	18	17,7	16,8	15	12,5	9,4	3,9	—

IMPORTANTE: Não utilizar as bombas em alturas inferiores àquelas limitadas pela linha demarcativa, sob o risco de sobrecarga no motor elétrico, ocasionando a perda da GARANTIA.

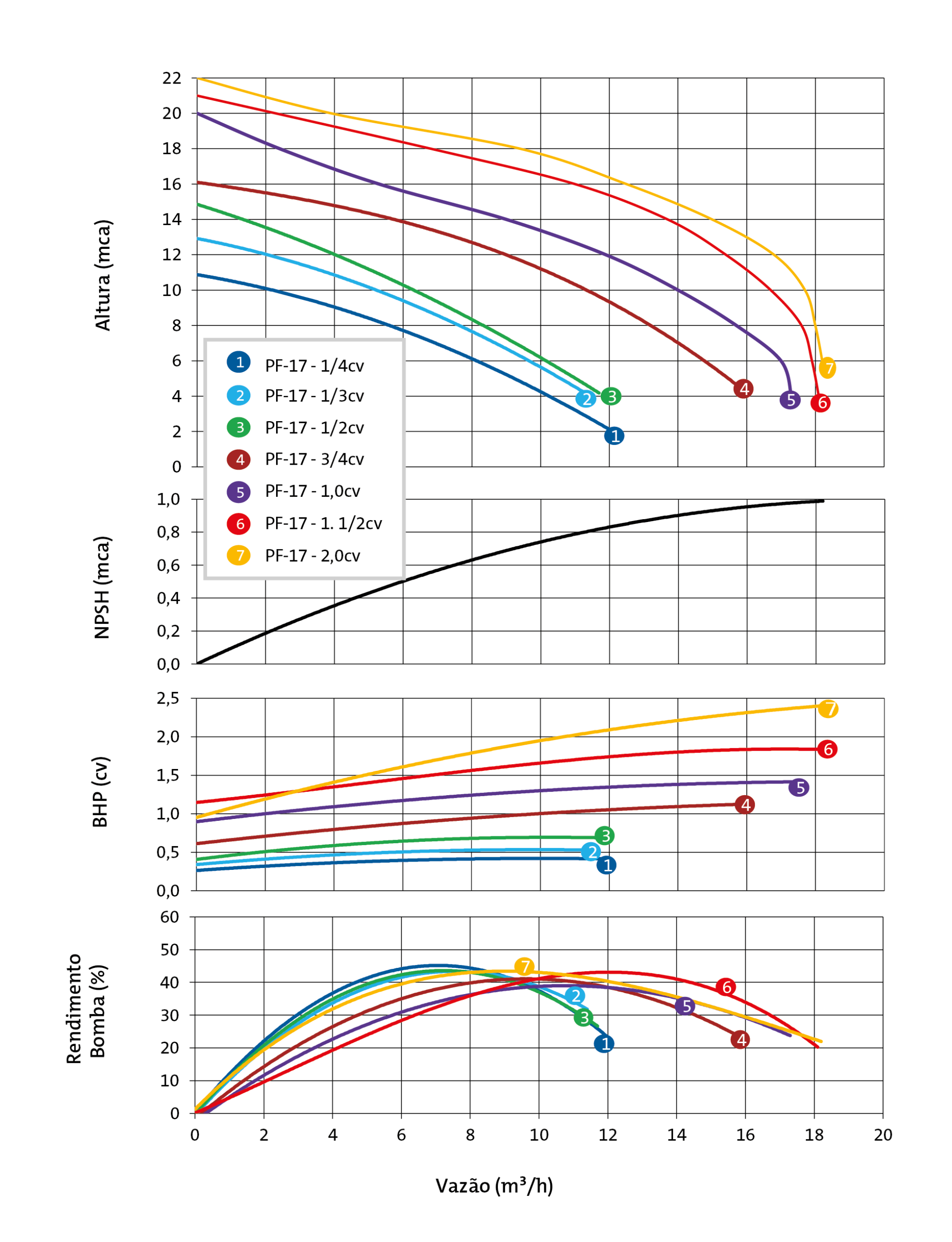

Curvas

Curcas DANCOR - PF-17

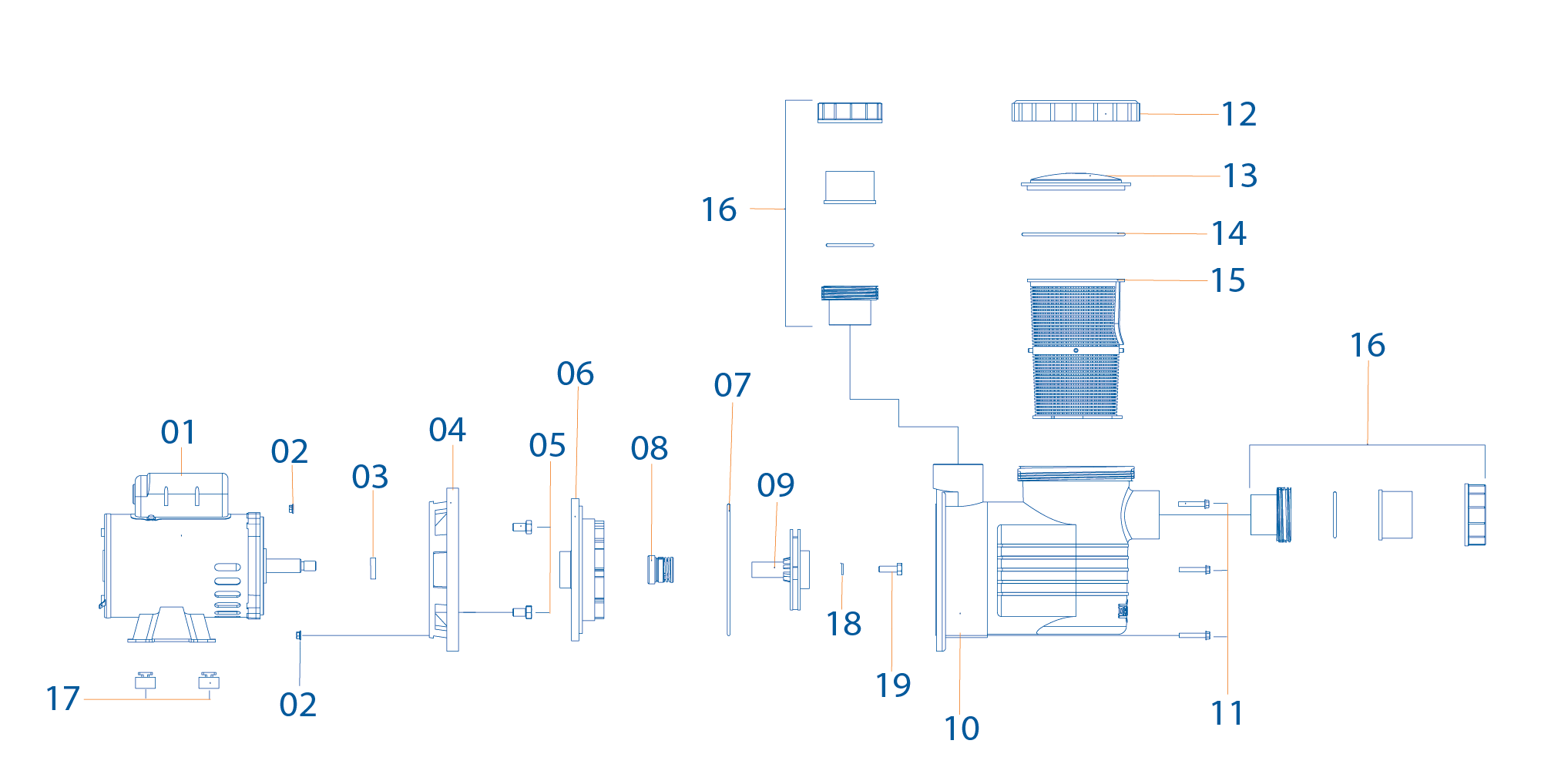

Componentes

Componentes - DANCOR - PF-17

Componentes – Descrição
1	Motor elétrico
2	Porca sextavada com flange
3	Defletor
4	Intermediária externa
5	Parafuso sextavado
6	Intermediária interna
7	O`ring
8	Selo mecânico
9	Rotor
10	Carcaça com pré-filtro
11	Parafuso sextavado
12	Porca do pré-filtro
13	Visor pré-filtro
14	O`ring
15	Cesto pré-filtro
16	União soldável Fêmea/Macho
17	Base do motor com engate
18	Arruela lisa
19	Parafuso sextavado

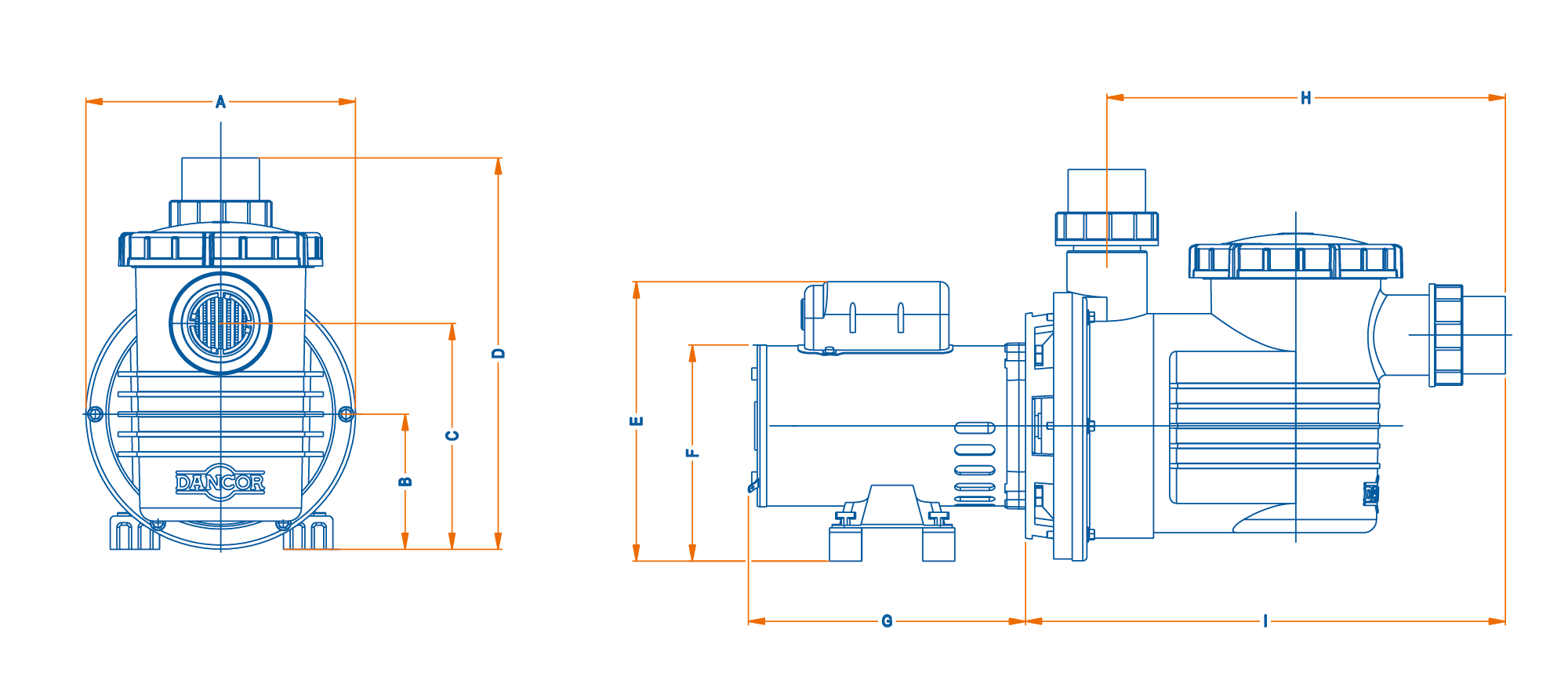

Dimensionais

Dimensional DANCOR - PF-17

MODELO	cv	Tubulação	A	B	C	D	E	F	G	H	I	PESO (abs s/FV) em Kg
MODELO	cv	Suc./Elev. Para tubos soldáveis	A	B	C	D	E	F	G	H	I	PESO (abs s/FV) em Kg
PF-17 M	1/4	50mm Soldável	202	103	171	295*	211	–	168			7,94
	1/3							–	178			9,14
	1/2							–	188			10,94
	3/4							–	208			15,74
	1							–	238			17,74
	1½						223	–	248	279*	340*	21,74
	2						223	–	268			22,74
PF-17 T	0.5						–	183	178			11,74
	0.75						–		198			12,74
	1.0						–		218			13,74
	1.5						–	185	258			15,24
	2.0						–	185	268			16,88

*Com união: D=295 mm F=360 mm G=299 mm
