Bomba de Hidro CHS-22 Dancor | Resistência e Potência

Hidromassagem

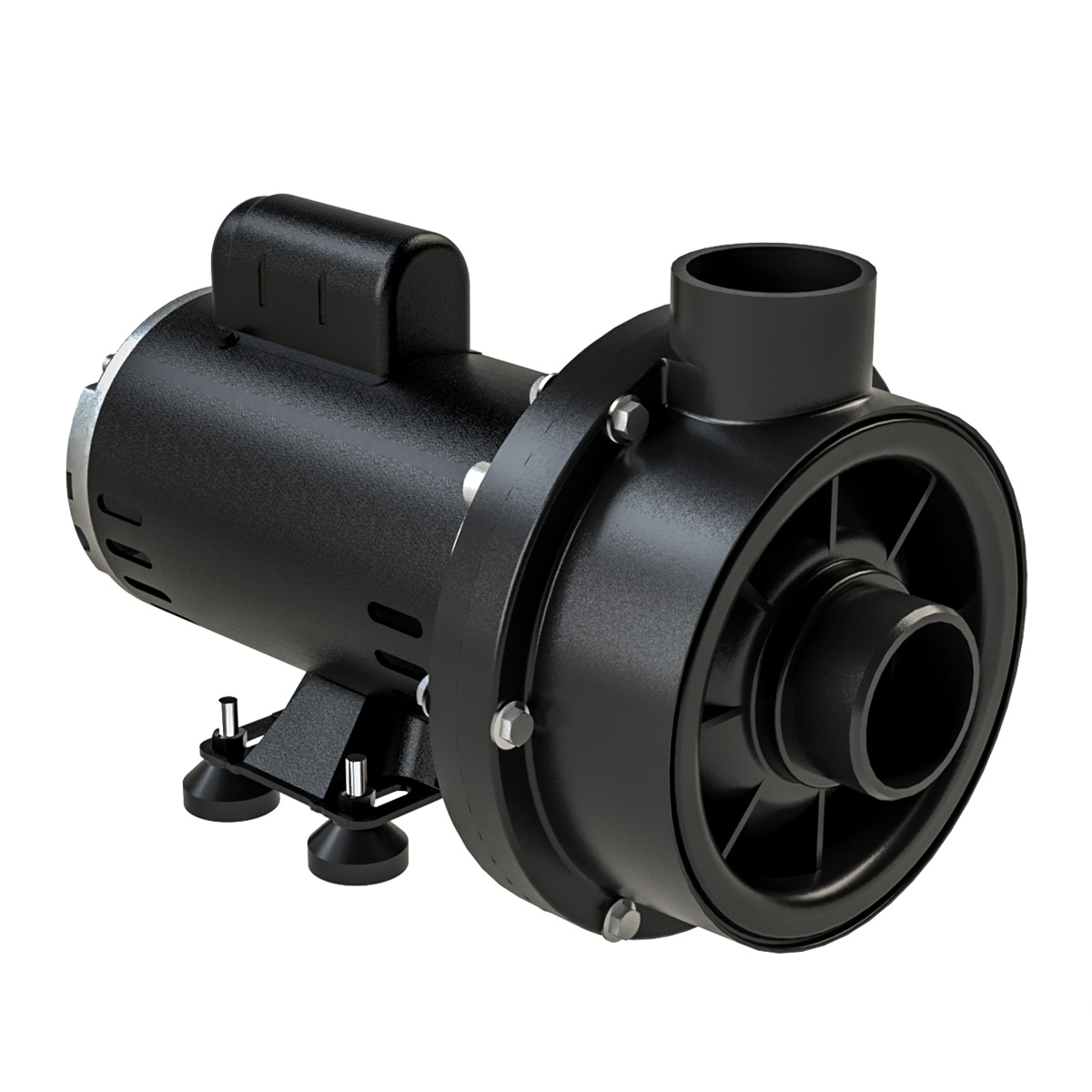

CHS-22

Bomba Centrífuga para Hidromassagem

Indicada para hidromassagem e circulação de líquidos compatíveis, como água e produtos químicos adequados às suas matérias-primas.

Garante o funcionamento eficiente dos jatos e a manutenção da qualidade da água em banheiras, spas e sistemas residenciais ou comerciais.

É ideal para aplicações que exigem maior vazão e pressão, permitindo movimentar mais água e gerar jatos mais potentes, sendo indicada para sistemas de hidromassagem maiores ou comerciais.

Oferece operação contínua, com alto desempenho, resistência química, durabilidade e funcionamento estável, seguro e silencioso.

aplicações:

Características técnicas

Carcaça em ABS e intermediária (interna e externa) em ABS reforçado com fibra de vidro. Termoplásticos de engenharia, garantindo resistência e durabilidade em aplicações hidráulicas.
O rotor é do tipo fechado, injetado em Noryl® reforçado com fibra de vidro, com ressalto na parte posterior e roscado diretamente na ponta do eixo.
A vedação do eixo é realizada por selo mecânico Ø 3/4”, tipo 16, conjunto de precisão construído com borracha nitrílica, mola de aço inox e faces de vedação em grafite e cerâmica que, em conjunto com o rotor, impedem totalmente o contato do líquido com as partes metálicas.
O motor elétrico atende à norma Nema MG1-18.326 a MG1-18.341, específica para aplicações do tipo “Jet Pump”, possui 2 polos, rotação de 3.500 rpm, operação em 60 Hz, grau de proteção IP21, isolamento Classe F e está disponível em tensões monofásicas de 110–127/220–254 V e trifásicas de 220–380 V.

Opcionais Disponíveis:

Selo mecânico: em Viton
Selo mecânico: Carbeto de silício
50Hz
Outras tensões
Isolamento classe H
Eixo em aço inox
Bombas mancalizadas

Benefícios

Instalação prática, com bocais que facilitam a montagem, reduzindo tempo e esforço.
Desempenho hidráulico superior, oferecendo maior vazão e pressão, garantindo jatos potentes e operação eficiente em sistemas maiores ou comerciais.
Operação contínua e estável, com carcaça e rotor em termoplásticos de engenharia reforçados.
Manutenção simplificada, com fácil acesso ao selo mecânico e peças de reposição disponíveis, garantindo economia e agilidade.
Materiais resistentes a produtos químicos e desgaste, proporcionando longa vida útil e operação segura.

Diferenciais

Maior vazão, permitindo alimentar um número superior de bicos simultaneamente, com jatos mais intensos e distribuição uniforme da água.
Desempenho consistente em operação contínua, garantindo pressão adequada e estabilidade do sistema.
Conjunto hidráulico otimizado, ideal para banheiras, spas e sistemas de maior porte ou comerciais.

Tabela de seleção

Modelo		Pot. (cv)	Tubulação		Diâmetro rotor (mm)	AMT máx. (mca)	Altura Manométrica Total em metros de Coluna de Água (mca) Não estão incluídas as perdas por atrito
Monofásico	Trifásico		Sucção (bsp)	Elevação (bsp)			8	10	12	14	16	18	20	22
110V/127V 220V/254V	220V/380V		Sucção (bsp)	Elevação (bsp)
CHS-22	CHS-22	1½	60 mm Soldável		121	19	24,1	21,5	18,8	15,8	12,5	8,1
		2				21			26,3	22,6	18,8	14,7	9,4
		3				23				32	28,1	23,4	17,4	8,5

IMPORTANTE: Não utilizar as bombas em alturas inferiores àquelas limitadas pela linha demarcativa, sob o risco de sobrecarga no motor elétrico, ocasionando a perda da GARANTIA.

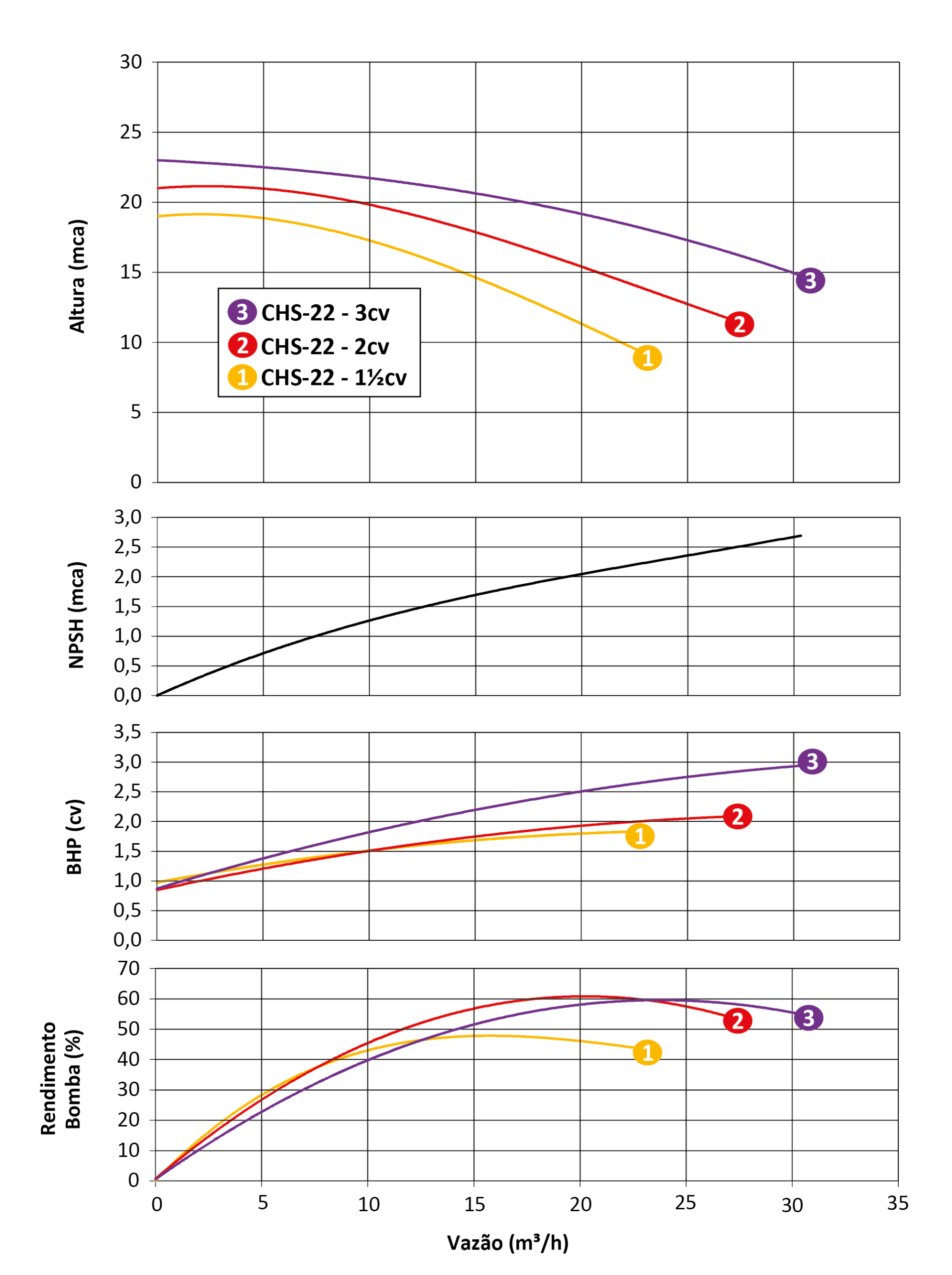

Curvas

Curvas CHS-22

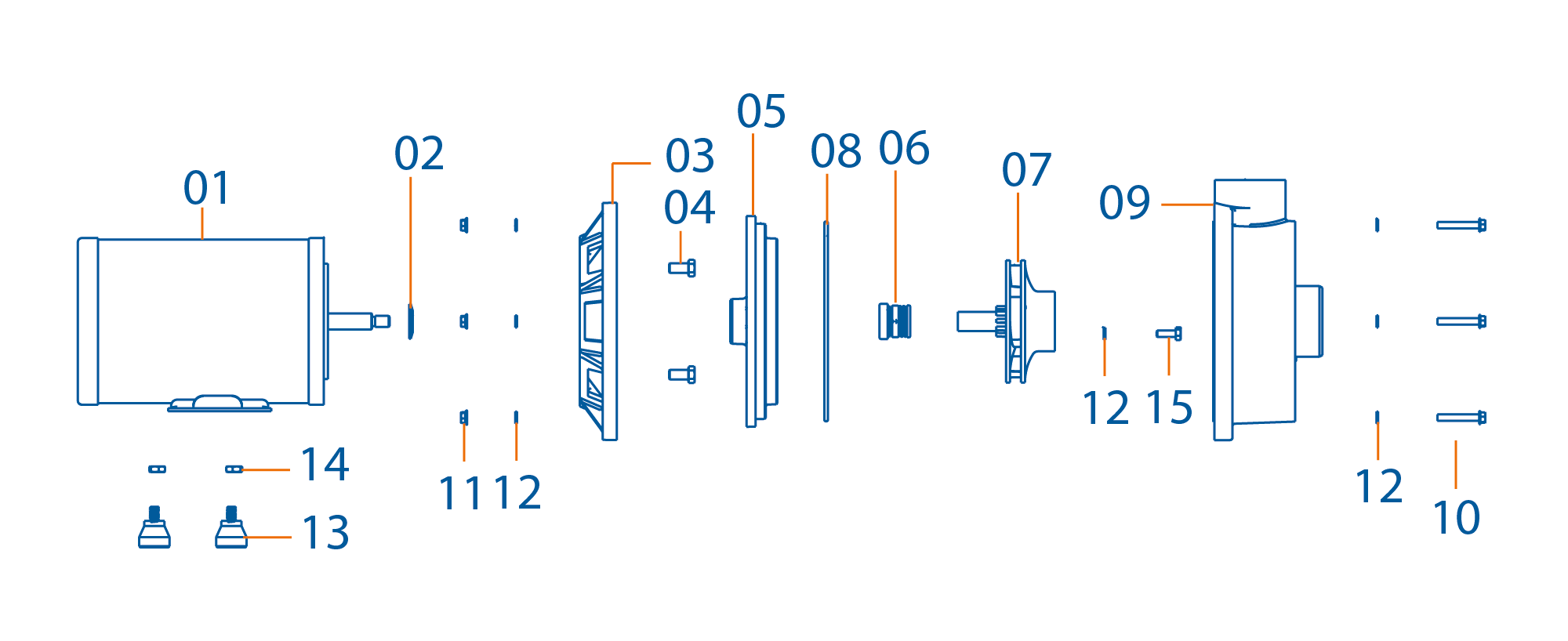

Componentes

Componentes CHS-22

Componentes – Descrição
1	Motor elétrico
2	Defletor
3	Intermediária externa
4	Parafuso sextavado
5	Intermediária interna
6	Selo mecânico
7	Rotor
8	O`ring
9	Carcaça
10	Parafuso sextavado
11	Porca sextavada
12	Arruela lisa
13	Amortecedor de vibração com parafuso
14	Porca sextavada
15	Parafuso sextavado

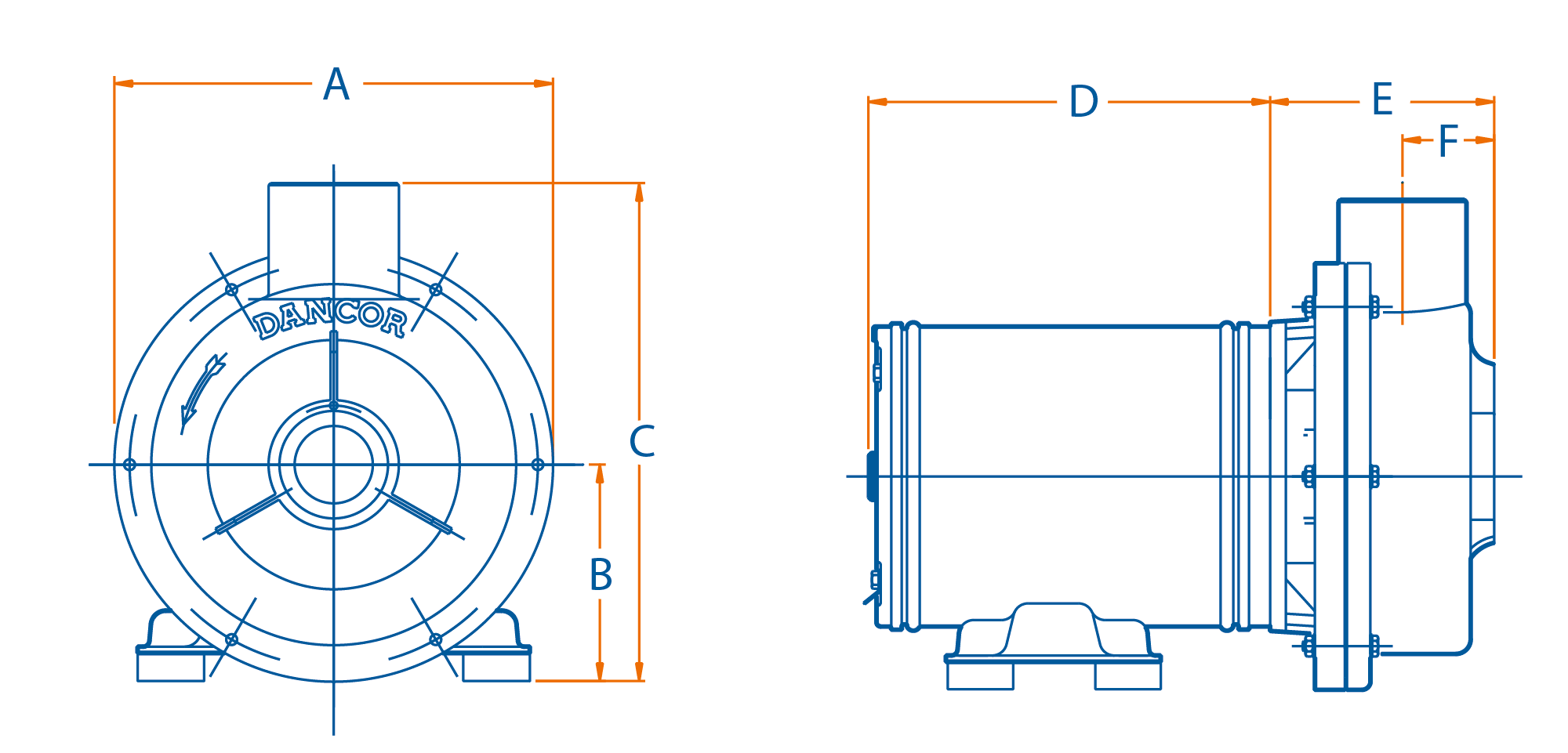

Dimensionais

Dimensional CHS-22

MODELO	cv	Tubulação	A	B	C	D	E	F
		Suc./ Elev. (bsp)
CHS-22 M	1½	60 mm Soldável	235	122	267	264	148	75
	2					293
	3					302
CHS-22 T	1,5					364
	2					263
	3					293
