PF-17

Autoescorvantes

aplicações: Predial Residencial

Características:

Motor elétrico:
– Norma – Nema MG1-18.326 a MG1 – 18.341 – “Jet Pump”
– 2 polos – 3.500 rpm – 60 Hz
– Grau de Proteção: IP 21
– Isolamento: Classe F
Tensões:
– Monofásico: 110-127/220-254V
– Trifásico: 220/380V

PF-17
Características:

Motor elétrico:
– Norma – Nema MG1-18.326 a MG1 – 18.341 – “Jet Pump”
– 2 polos – 3.500 rpm – 60 Hz
– Grau de Proteção: IP 21
– Isolamento: Classe F
Tensões:
– Monofásico: 110-127/220-254V
– Trifásico: 220/380V

Materiais Empregados

Carcaça e intermediária (interna e externa) – Em ABS reforçado com fibra de vidro, termoplástico de engenharia de excelentes qualidades.

Rotor – do tipo fechado, injetado em Noryl reforçado com fibra de vidro com ressalto na parte posterior e roscado diretamente na ponta do eixo.

Vedação do eixo – por selo mecânico – Ø 3/4”, tipo “16”, conjunto de precisão, construído com borracha nitrílica, mola de aço inox e as faces de vedação em grafite e cerâmica o qual em conjunto com o rotor Impedem, totalmente, o contato do líquido com as partes metálicas.

Opcionais

Selo mecânico: Em Viton. Nos casos em que haja a presença de abrasivos recomenda-se o uso do selo de carbeto de silício.

Motor elétrico:
– 50Hz
– Outras tensões
– Isolamento classe H
– Eixo em aço inox
– Outros opcionais sob consulta

Bombas mancalizadas.

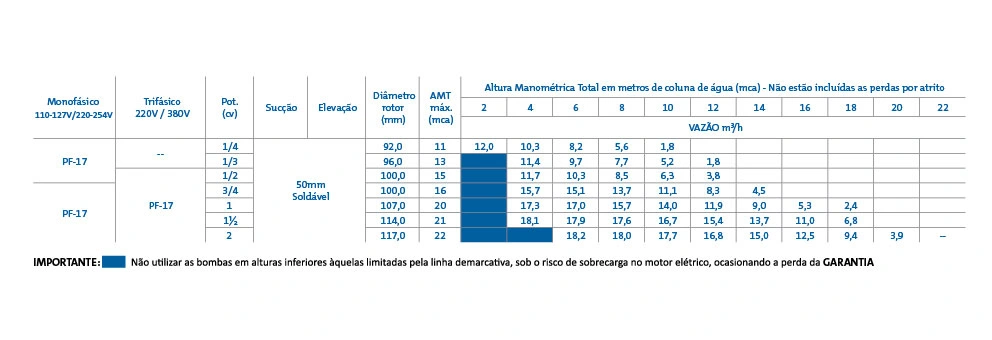

Tabelas

Manual

Veja o manual

Curvas

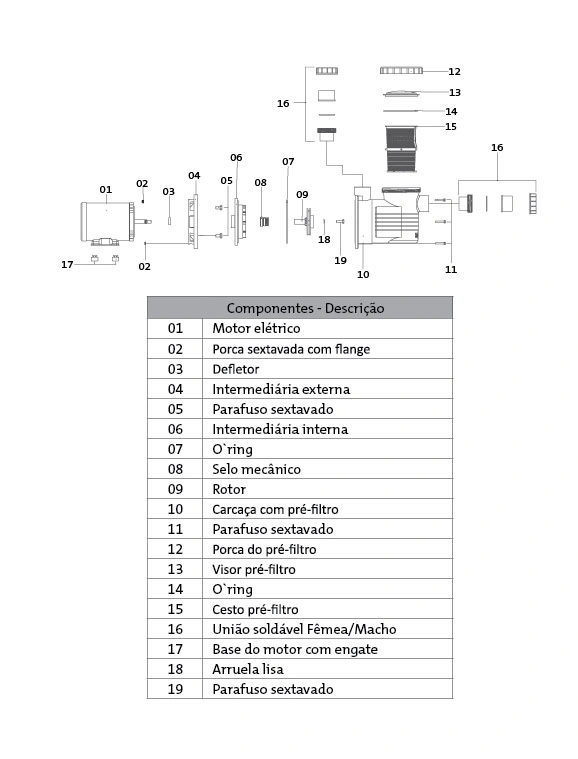

Componentes

Dimensional
